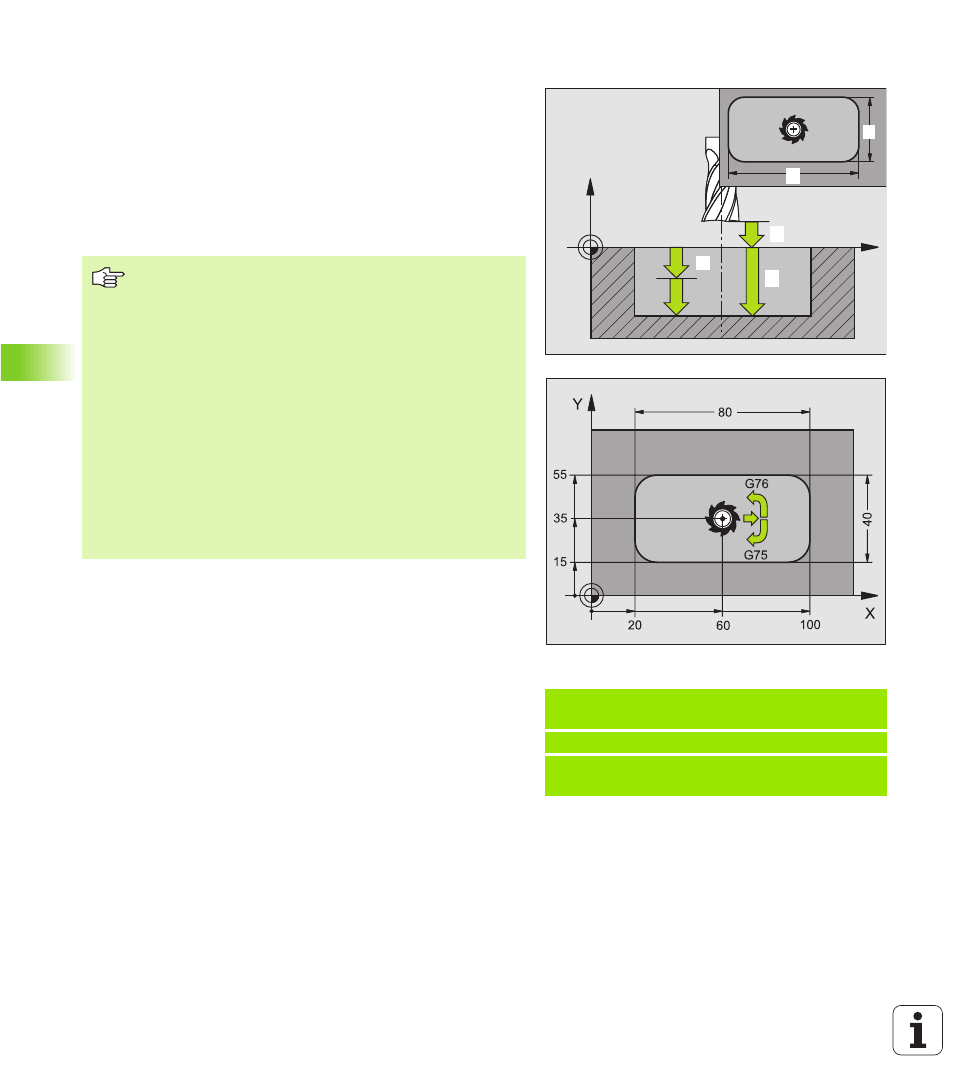

FRESATURA DI TASCHE (Ciclo G75, G76)
1 L'utensile penetra nel pezzo dalla posizione di partenza (centro
della tasca) e si porta alla prima PROFONDITA' DI
ACCOSTAMENTO
2 Successivamente l'utensile si porta prima in direzione positiva del
lato più lungo - nelle tasche quadrate in direzione Y positiva - e
svuota la tasca dall'interno verso l’esterno
3 Questa procedura si ripete (da 1 a 2), fino al raggiungimento della
PROFONDITA'
4 Alla fine del ciclo il TNC riporta l'utensile alla posizione di partenza
Esempio: Blocchi NC
N 27 G7 5 P 0 1 2 P 02 -2 0 P 03 5 P0 4 1 0 0
P0 5 X + 80 P 0 6 Y +4 0 P 07 27 5 P 08 5 *
. ..
N 35 G7 6 P 0 1 2 P 02 -2 0 P 03 5 P0 4 1 0 0
P0 5 X + 80 P 0 6 Y +4 0 P 07 27 5 P 08 5 *
X
Z
11
12
13
14
15
Da osservare prima della programmazione
Utilizzare frese con tagliente frontale a taglio centrale (DIN
844) o eseguire una foratura preliminare al centro della
tasca.
Preposizionare nel centro della tasca con correzione del
raggio G40.
Programmare l'istruzione di posizionamento del punto di
partenza nell'asse del mandrino (DISTANZA DI
SICUREZZA sopra la superficie del pezzo).
Il segno del parametro di ciclo "Profondità" determina la
direzione della lavorazione. Se si programma Profondità =
0 il TNC non esegue il ciclo.
Per la LUNGHEZZA 2º LATO vale la seguente condizione:
LUNGHEZZA 2º LATO maggiore di [(2 x raggio
arrotondamento) + accostamento laterale k].
