8 Programmazione: Cicli
8.
3 C
ic
li
d
i f
o
ra
tu
ra,
m
as
c
h
iat
u
ra e
fr
es
at
u
ra d
i
fi
let
tat
u
re
U
U
U
U

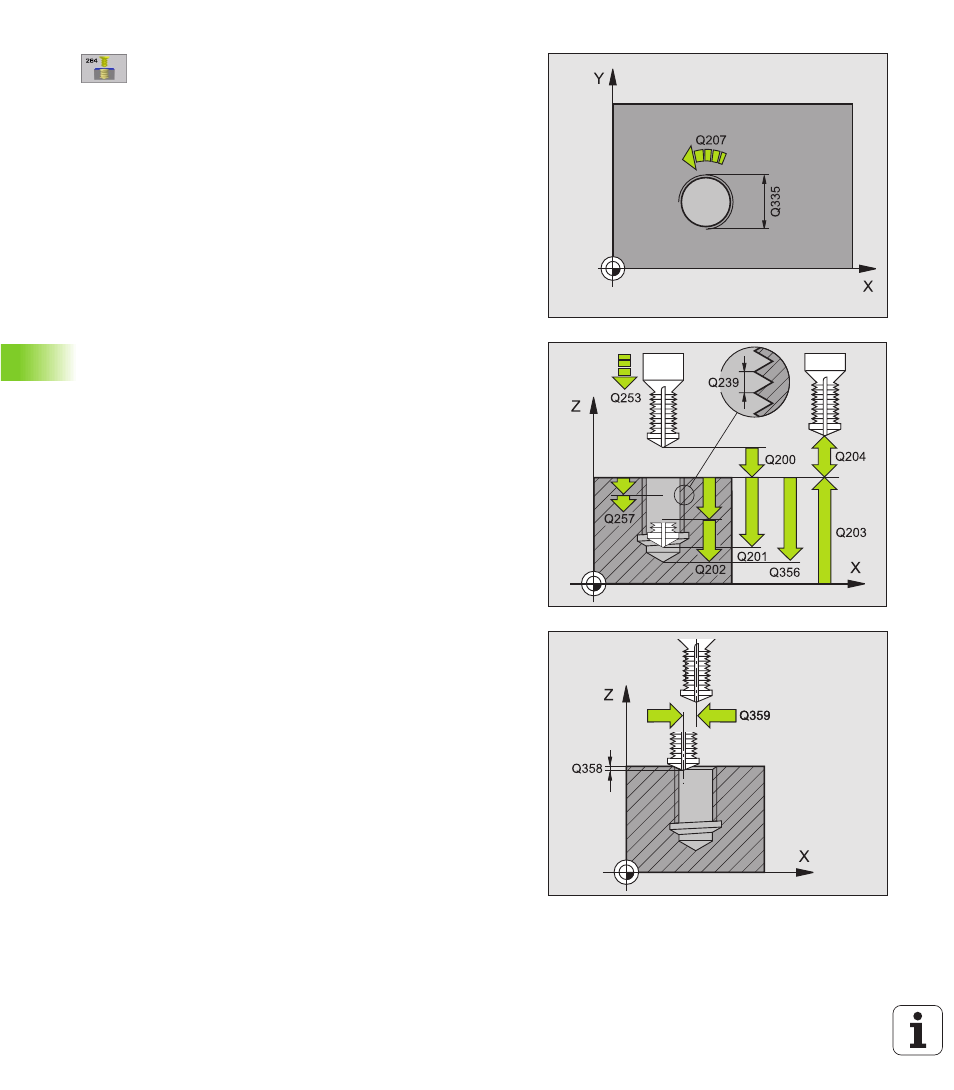

DIAMETRO NOMINALE
Q335: diametro nominale della
filettatura
U
U
U
U
PASSO DELLA FILETTATURA
Q239: passo della
filettatura. Il segno definisce se si tratta di una
filettatura destrorsa o sinistrorsa:
+= Filettatura destrorsa
– = Filettatura sinistrorsa
U
U
U
U
PROFONDITA' DELLA FILETTATURA
Q201 (in valore
incrementale): distanza tra la superficie del pezzo e la
fine della filettatura
U
U
U
U
PROFONDITA'
Q356 (in valore incrementale): distanza
tra la superficie del pezzo e il fondo del foro
U
U
U
U
AVANZ. AVVICINAMENTO
Q253: velocità di spostamento
dell'utensile durante la penetrazione nel pezzo e
l'estrazione dal pezzo in mm/min
U
U
U
U
TIPO DI FRESATURA
Q351: tipo della lavorazione di
fresatura con M03
+1 = concorde
–1 = discorde
U
U
U
U
PROFONDITA' DI ACCOSTAMENTO
Q202 (in valore
incrementale): quota dei singoli accostamenti
dell'utensile. La PROFONDITA' non deve essere un
multiplo della PROFONDITA' DI ACCOSTAMENTO. Il
TNC si porta in un unico passo fino alla PROFONDITA'
quando:
n
PROFONDITA' DI ACCOSTAMENTO e
PROFONDITA' sono uguali
n
la PROFONDITA' DI ACCOSTAMENTO è maggiore
della PROFONDITA'
U
U
U
U
DISTANZA DI PREARRESTO SOPRA
Q258 (in valore
incrementale): distanza di sicurezza per il
posizionamento in rapido, quando il TNC, dopo un
ritorno dal foro, riporta l'utensile alla profondità di
accostamento corrente
U
U
U
U
PROFONDITA' FORO FINO A ROTTURA TRUCIOLO
Q257 (in
valore incrementale): accostamento dopo il quale il
TNC esegue una rottura truciolo. Nessuna rottura
truciolo con impostazione 0
U
U
U
U
INVERSIONE NELLA ROTTURA TRUCIOLO
Q256 (in valore
incrementale): valore della corsa di ritorno
dell'utensile nella rottura trucioli
U
U
U
U
PROFONDITA' FRONTALE
Q358 (in valore incrementale):
distanza tra la punta dell'utensile e la superficie del
pezzo con lavorazione frontale dello smusso
U
U
U
U
ECCENTRICITA' SMUSSO FRONTALE
Q359 (in valore
incrementale): distanza di cui il TNC sposta il centro
dell'utensile rispetto al centro del foro
