236 8 Programmazione: Cicli
8.
3 C
ic
li
d
i f
o
ra
tu
ra,
m
as
c
h
iat
u
ra e
fr
es
at
u
ra d
i
fi
let
tat
u
re

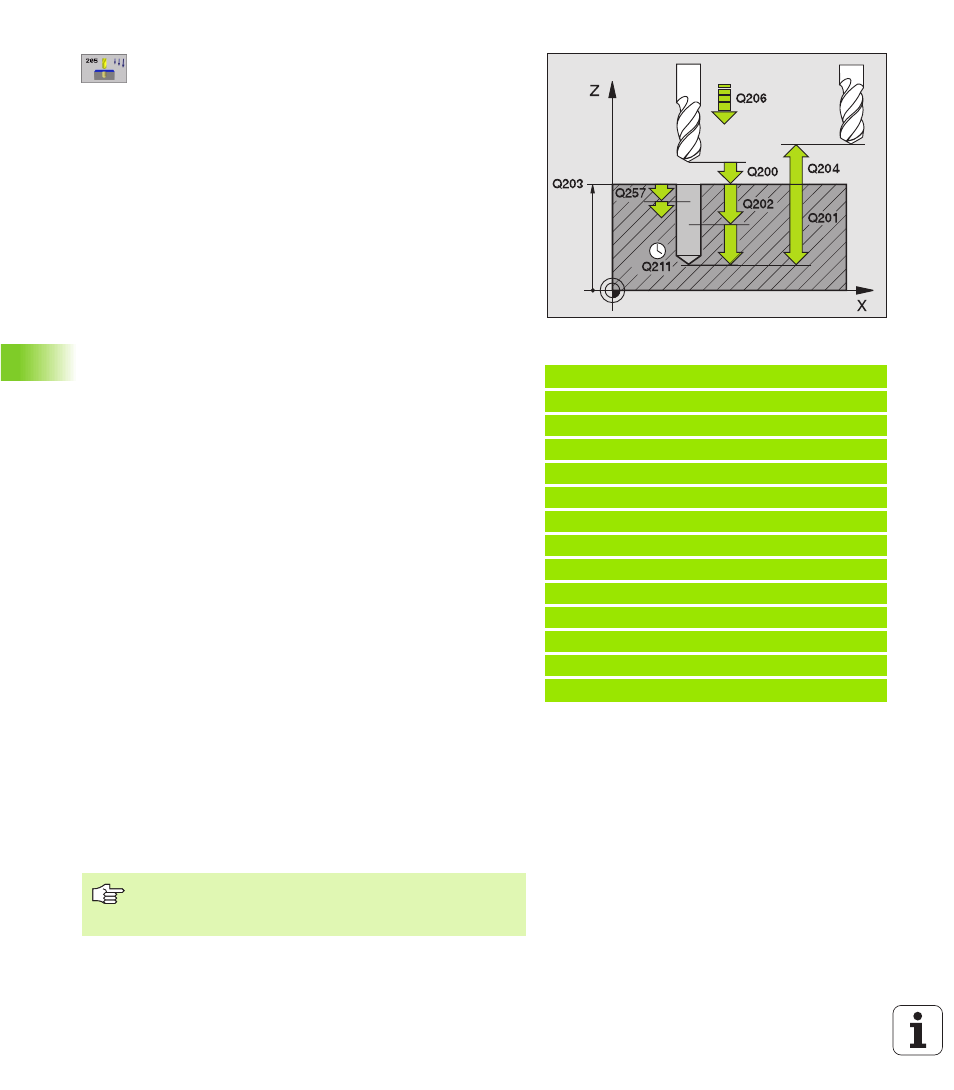

U U U U DISTANZA DI SICUREZZA Q200 (in valore incrementale):
distanza tra la punta dell'utensile (pos. di partenza) e
la superficie del pezzo
U U U U PROFONDITA' Q201 (in valore incrementale): distanza
tra la superficie del pezzo e il fondo del foro (vertice
del cono di foratura)
U U U U AVANZAMENTO IN PROFONDITA' Q206: velocità di
avanzamento dell'utensile durante la foratura in mm/
min
U U U U PROFONDITA' DI ACCOSTAMENTO Q202 (in valore
incrementale): quota dei singoli accostamenti
dell'utensile. La PROFONDITA' non deve essere un
multiplo della PROFONDITA' DI ACCOSTAMENTO. Il
TNC si porta in un unico passo fino alla PROFONDITA'
quando:
n PROFONDITA' DI ACCOSTAMENTO e
PROFONDITA' sono uguali
n la PROFONDITA' DI ACCOSTAMENTO è maggiore
della PROFONDITA'
U U U U COORD. SUPERFICIE PEZZO Q203 (in valore assoluto):
coordinata della superficie del pezzo
U U U U 2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo (il
dispositivo di serraggio)
U U U U VALORE DA TOGLIERE Q212 (in valore incrementale):
valore di cui il TNC riduce la PROFONDITA' DI
ACCOSTAMENTO Q202
U U U U PROFONDITA' DI ACCOSTAMENTO MINIMA Q205 (in valore
incrementale): se è stato programmato un valore da
togliere, il TNC limita l'AVANZAMENTO al valore
impostato nel Q205
U U U U DISTANZA DI PREARRESTO SOPRA Q258 (in valore
incrementale): distanza di sicurezza per il
posizionamento in rapido, quando il TNC, dopo un
ritorno dal foro, riporta l'utensile alla profondità di
accostamento corrente; valore per il primo
accostamento
U U U U DISTANZA DI PREARRESTO SOTTO Q259 (in valore
incrementale): distanza di sicurezza per il
posizionamento in rapido, quando il TNC, dopo un
ritorno dal foro, riporta l'utensile alla profondità di
accostamento corrente; valore per il primo
accostamento
Esempio: Blocchi NC
N 11 0 G 2 05 FO R AT . P R OF O ND A U N IV E RS A LE
Q 2 00 = 2 ; DI S T. DI SI C UR E ZZ A
Q 2 01 = -8 0 ; PR O FO N DI T À
Q 2 06 = 15 0 ; AV A NZ A ME N TO PR O F.
Q 2 02 = 15 ; PR O F. AC C OS T AM E NT O
Q 2 03 = +1 0 0 ; CO O R. SU P ER F .
Q 2 04 = 50 ; 2. DI S T. DI SI C UR E ZZ A
Q 2 12 = 0. 5 ; VA L OR E D A T O GL I ER E
Q 2 05 = 3 ; MI N . P RO F . A CC O ST .
Q 2 58 = 0. 5 ; DI S T. PR E AR R . S OP R A
Q 2 59 = 1 ; DI S T. PR E AR R . S OT T O
Q 2 57 = 5 ; PR O F. RO T T. TR U CI O LO
Q 2 56 = 0. 2 ; IN V . C ON RO T T. TR U C.
Q 2 11 = 0. 2 5 ; TE M PO DI SO S TA SO T TO
Se si immettono Q258 diverso da Q259, il TNC modifica il
prearresto tra il primo e l'ultimo accostamento in modo
uniforme.
