io Procedura per il lavoro con il calcolo automatico
del numero giri e dell'avanzamento
1 Se non ancora inserito: inserire il materiale del pezzo nel file
WMAT.TAB
2 Se non ancora inserito: inserire il materiale tagliente nel file
TMAT.TAB
3 Se non ancora inserito: inserire nella tabella utensili tutti i dati
specifici dell’utensile necessari per il calcolo dei dati di taglio:
n
Raggio utensile
n Numero dei taglienti
n Tipo di utensile
n Materiale tagliente
n Tabella dati di taglio propria dell'utensile
4 Se non ancora inserito: inserire i dati di taglio in una qualsiasi tabella
dati di taglio (file CDT)
5 Test del modo operativo: attivare la tabella utensili dalla quale il
TNC deve rilevare i dati specifici dell'utensile (stato S)
6 Nel programma NC: Definire tramite il softkey WMAT il materiale
del pezzo
7 Nel programma NC: far calcolare automaticamente nel blocco
TOOL CALL il numero giri mandrino e l'avanzamento tramite
softkey
Modifica struttura delle tabelle
Per il TNC le tabelle dati di taglio sono cosiddette "tabelle liberamente
definibili". Il formato delle tabelle liberamente definibili può essere
modificato con l'editor delle strutture.
Chiamata della funzione editing strutture

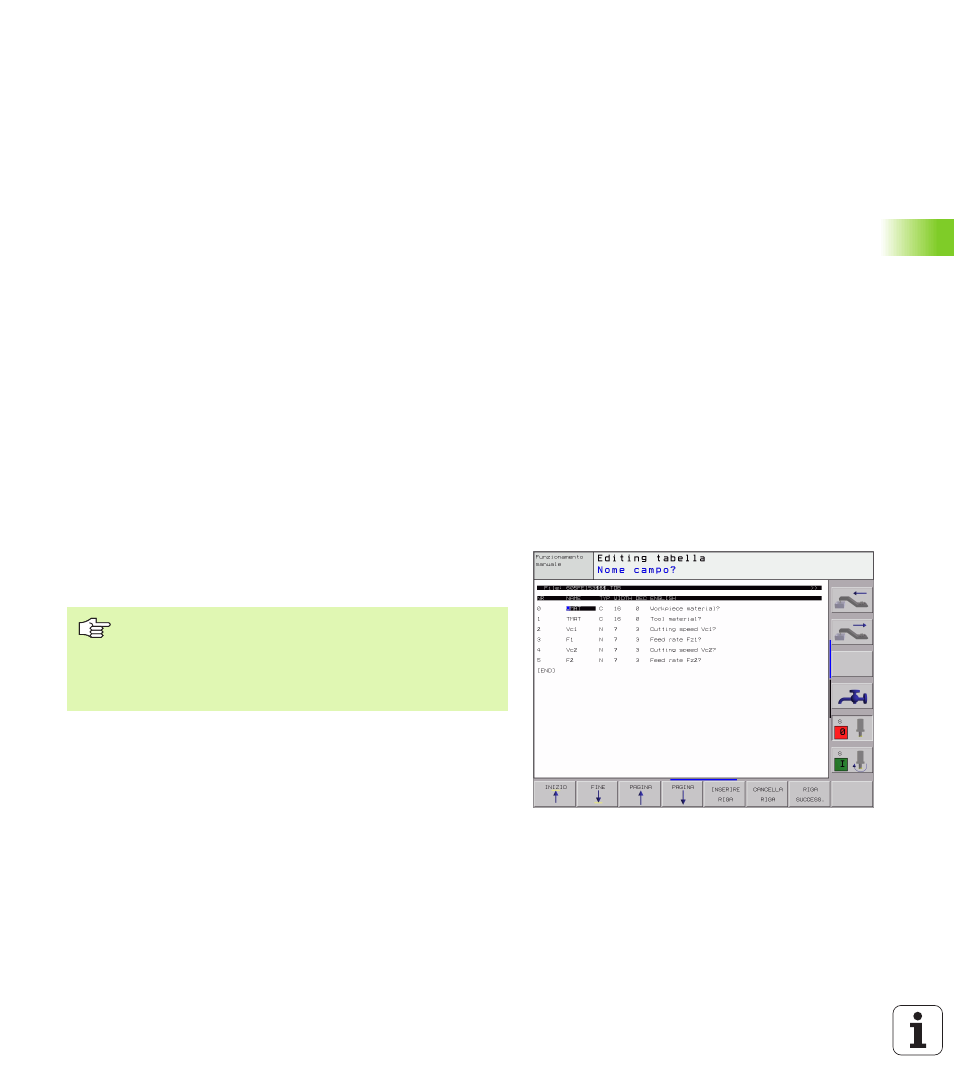

Premere il softkey EDITING FORMATO (2° livello softkey). Il TNC apre
la finestra di editing (vedere figura a destra), nella quale la struttura
delle tabelle viene rappresentata “ruotata di 90°”. Una riga nella
finestra di editing corrisponde alla definizione di una colonna nella
relativa tabella. Per il significato dell'istruzione di struttura
(introduzione nella riga di testa) vedere la tabella di fianco.
Il TNC può gestire al massimo 200 caratteri per riga ed al
massimo 30 colonne.
Se in una tabella esistente viene successivamente
inserita una colonna, il TNC non sposta automaticamente
i valori già inseriti.
