74
5 Programmazione: Utensili
5.1 Elet
tr
odi

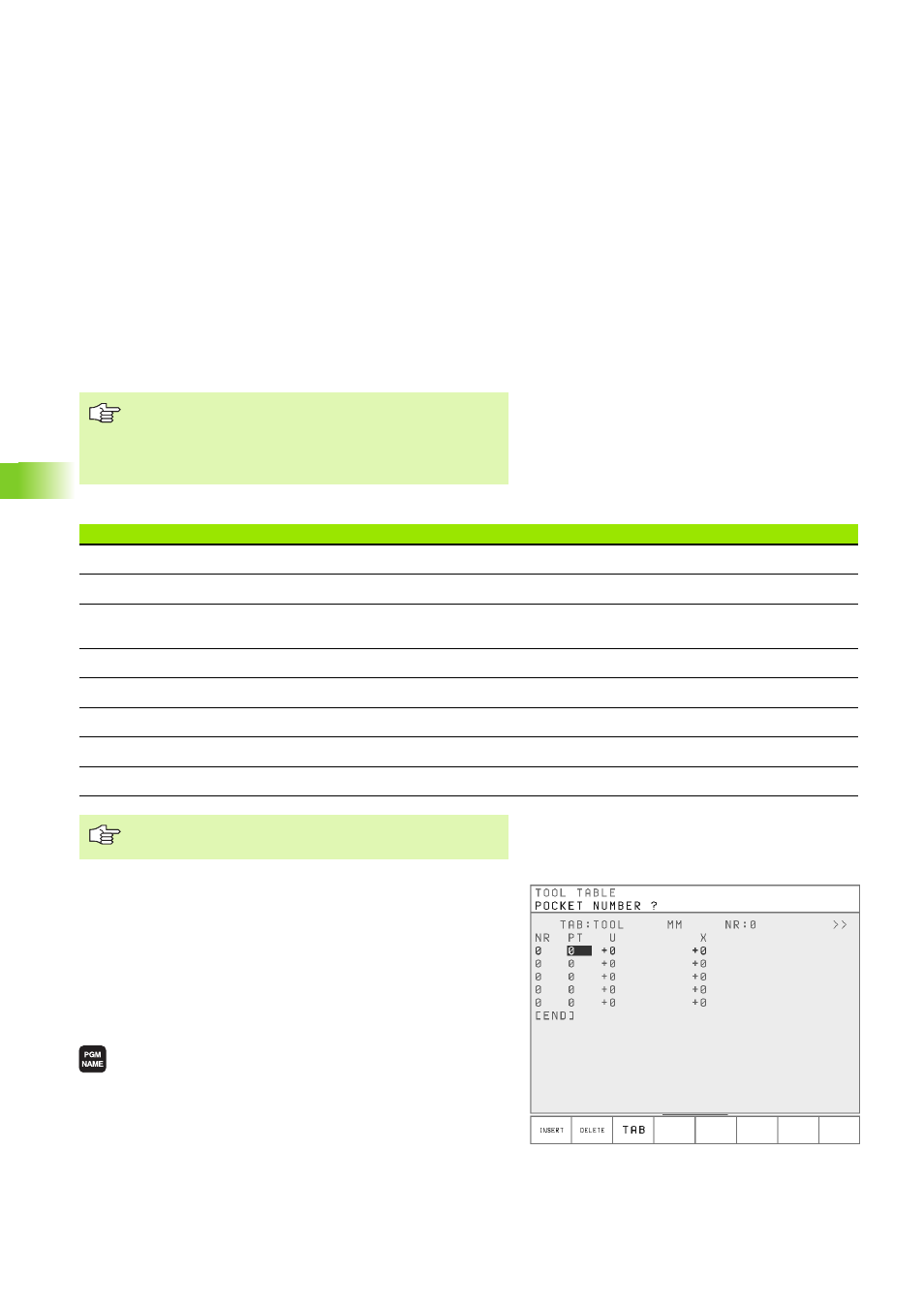

Inserimento dei dati di elettrodo nella Tabella
In una Tabella utensili se ne possono definire fino a 999 e
memorizzarne i relativi dati. Agli utensili può essere assegnato un
numero posto nel magazzino utensili.
Tabella utensili: Dati utensili standard
Editing Tabelle utensili
La Tabella utensili valida per l'esecuzione del programma ha il nome
file TOOL.T e può essere modificata solo nel modo operativo
Memorizzazione/Editing programma. Alle tabelle utensili da archiviare
o da utilizzare per un test del programma si deve assegnare un altro
nome file con l'estensione .T.
Apertura di un'altra Tabella utensili:
8
Selezionare il modo operativo MEMORIZZAZIONE/EDITING
PROGRAMMA
8
Chiamare l'indice dei programmi
8
Selezionare la Tabella TOOL desiderata e confermare
con il tasto ENT o con il softkey SELECT.
Avendo aperto una tabella utensili per l'editing, il campo chiaro può
essere spostato sulla tabella con i tasti cursore o con i softkey su
qualsiasi posizione desiderata. E' possibile sovrascrivere tutti i valori
memorizzati o introdurne di nuovi. Per le funzioni di editing addizionali
vedere la tabella seguente.
Con lo MP 7261 si può limitare il numero posti nel
magazzino utensili. Con MP 7261=0, non si ha alcun
controllo.
Impostando MP7265=1, si evita l'occupazione multipla dei
numeri di posto.
Sigla
Inserimenti
Dialogo
NR
Numero di chiamata dell'utensile nel programma (p.es 5)
Numero utensile?
PT
Numero posto nel magazzino utensili
Numero posto?
U
Sottodimensione utensile (diametrale)
Sottodimensione utensile?
(diametrale)
X
Valore di correzione utensile per l'asse X
Correzione utensile?
Y
Valore di correzione utensile per l'asse Y
Correzione utensile?
Z
Valore di correzione utensile per l'asse Z
Correzione utensile?
C
Valore di correzione utensile per l'asse C
Correzione utensile?
R
Valore di correzione per il raggio utensile R
Raggio R dell’utensile?
La sottodimensione dell'utensile da Tabella è attiva solo se
nel TOOL CALL la sottodimensione non viene ridefinita.
