32 2 Funzionamento manuale, Allineamento e Funzioni di tastatura
2.5 Det
er
m
inazione dell’
o
ri
gine
con un elet
tr
odo di tastat
ur
a
Centro del cerchio quale origine
I centri di fori, tasche circolari, cilindri pieni, perni, isole circolari, ecc.,
possono essere definiti quali origine.
Cerchio interno:
Il TNC tasta automaticamente la parete circolare interna nelle quattro
direzioni assiali.
In caso di cerchi interrotti (archi di cerchio) la scelta della direzione di
tastatura è libera.
8 Portare l'elettrodo di tastatura approssimativamente al centro del
cerchio
8 Selezione della funzione di tastatura: selezionare il
softkey PROBING CC
8 Tastatura: premere quattro volte il tasto esterno di
START. Il tastatore tasta in successione 4 punti della
parete interna del cerchio
8 Origine: Inserire nella finestra del menu entrambe le
coordinate del centro del cerchio e confermare con il
tasto ENT
8 Conclusione della funzione di tastatura: premere il
tasto END

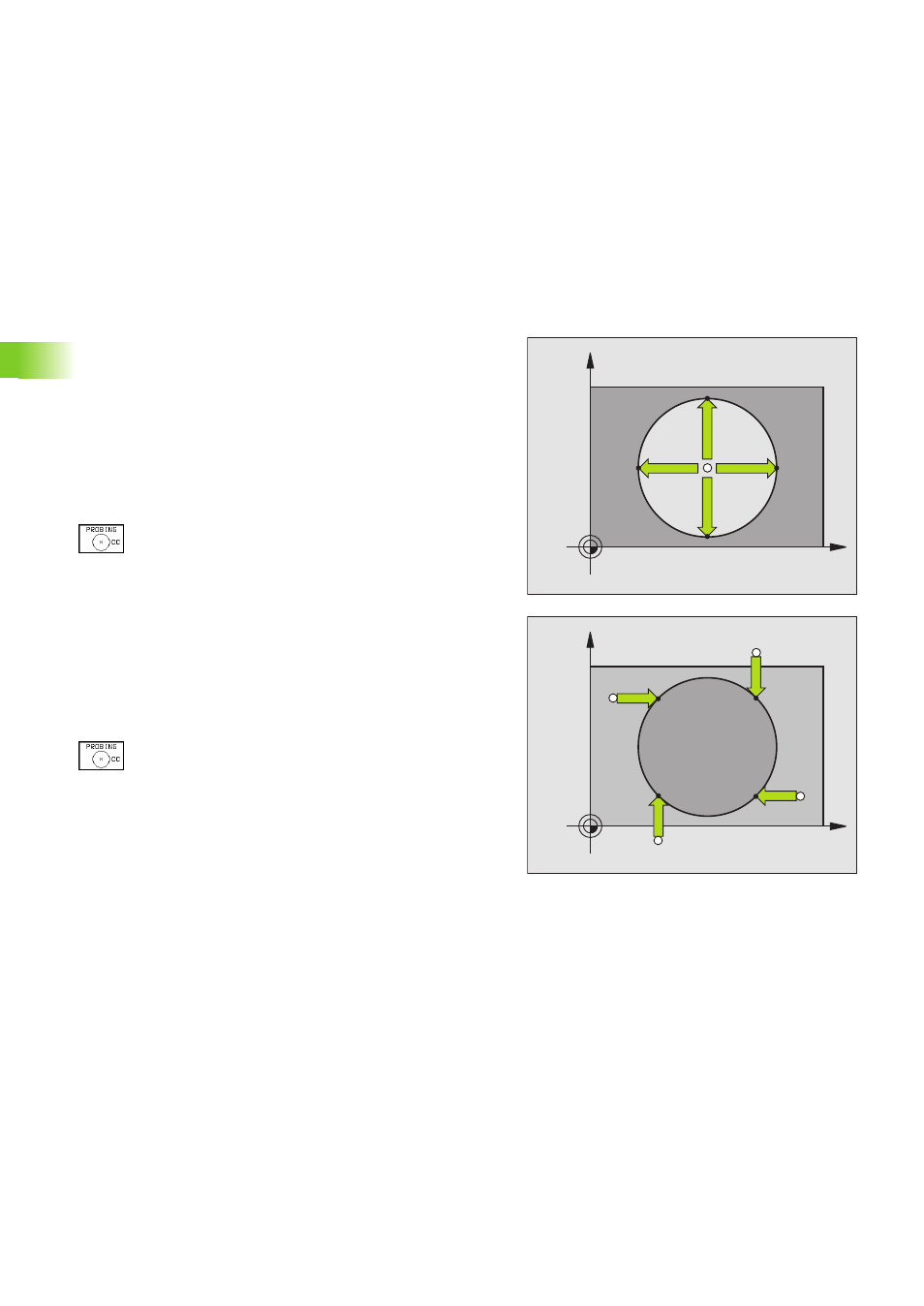

Cerchio esterno:
8 Selezione della funzione di tastatura: selezionare il
softkey PROBING CC
8 Portare l'elettrodo di tastatura vicino al primo punto da
tastare all'esterno del cerchio
8 Selezione della direzione di tastatura:
selezionare il relativo softkey
8 Tastatura: premere il tasto esterno di START
8 Ripetere la tastatura per gli altri 3 punti. Vedere la
figura in basso a destra.
8 Inserire le coordinate del centro del cerchio
Dopo la tastatura il TNC visualizza le coordinate attuali del centro del
cerchio e il raggio del cerchio PR.
