114 6 Programmazione: Programmazione di profili
6.5 T
raiet
to
ri
e – Coor
dinat
e polar
i

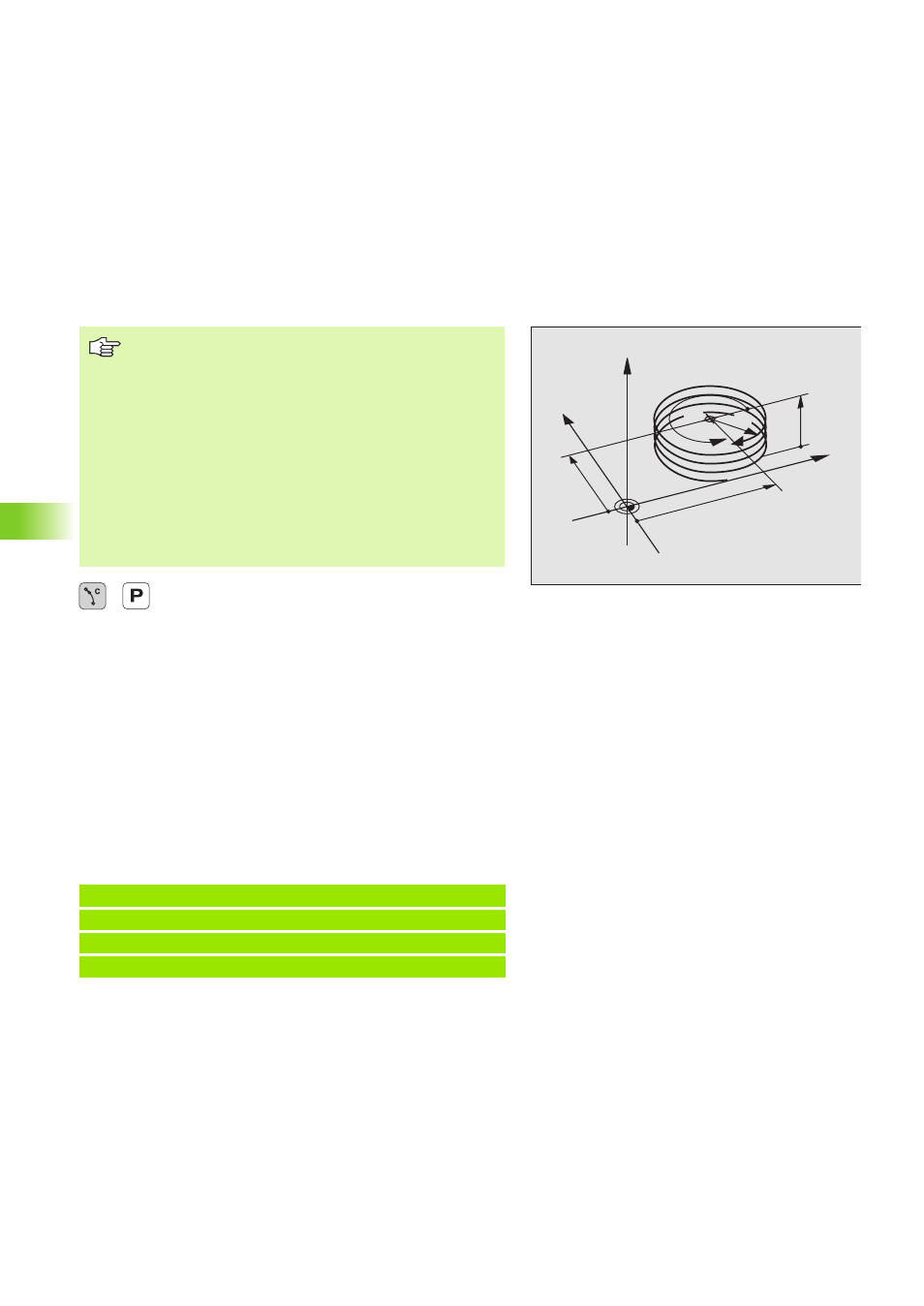

Programmazione di una traiettoria elicoidale
8 COORDINATE POLARI ANGOLO : Inserire in modo
incrementale l’angolo totale che l’utensile percorre
sulla traiettoria elicoidale. Dopo l’inserimento
dell’angolo selezionare l’asse utensile con un
tasto di selezione assi.
8 Inserire in modo incrementale la coordinata per
l’altezza della traiettoria elicoidale
8 Inserire la coordinata per la rotazione dell’elettrodo
sincrona all’angolo, p.es. IC-1800
8 Senso di rotazione DR
Rotazione in senso orario: DR–
Rotazione in senso antiorario: DR+
8 Correzione del raggio RL/RR/R0
Inserire la correzione del raggio come specificato in
tabella
Esempi di blocchi NC: Filettatura M6 x 1mm con 5 filetti
„ Inserire la direzione di rotazione DR e l'angolo totale
incrementale IPA entrambi con lo stesso segno,
altrimenti l'utensile potrebbe muoversi su una
traiettoria errata.
„ Per l'angolo totale IPA può essere inserito un valore
tra –5400° e +5400°. Se la filettatura ha più di 15 filetti
programmare la traiettoria elicoidale con una ripetizione
di blocchi di programma
(vedere "Ripetizioni di blocchi di programma", pag. 176)
„
Utilizzando un elettrodo con correzione utensile nel
piano X/Y, l'elettrodo deve essere ruotato sugli archi di
cerchio in modo sincrono all'angolo dell'arco. Per l'asse
C inserire in modo incrementale lo stesso angolo che
per l'angolo totale.
12 CC X+40 Y+25
13 L Z+0 R F M37
14 LP PR+3 PA+270 RL F M
15 CP IPA-1800 IZ+5 IC-1800 DR- R F M
Y
X
Z
25
40
5
270°
R3
CC
