HEIDENHAIN TNC 406, TNC 416 231
12.1 F
u
nzioni MOD
Selezione dell’indicazione di posizione

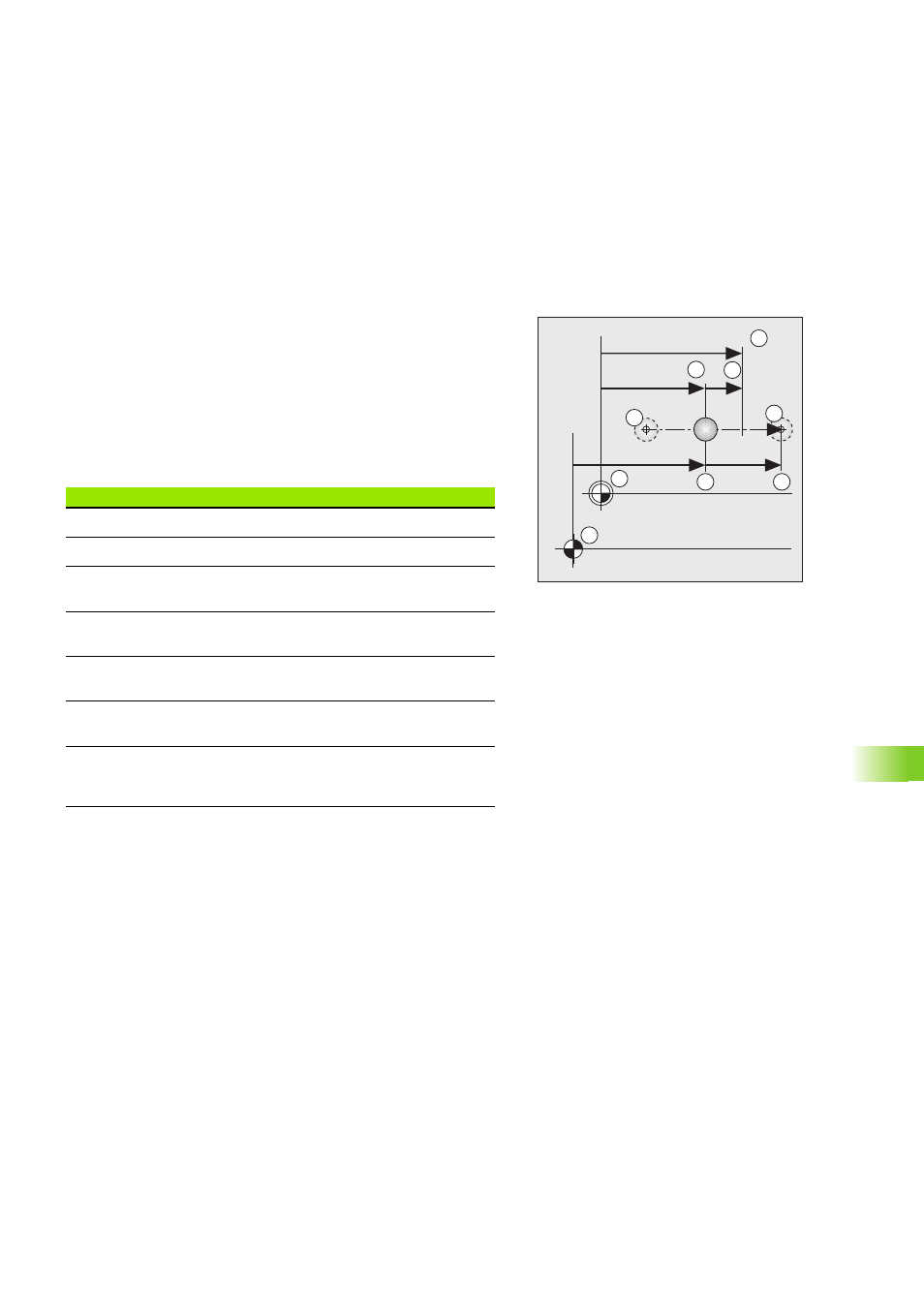

Nella figura sono segnate le seguenti posizioni:
„ Posizione di partenza A
„ Posizione finale dell’elettrodo Z
„
Origine del pezzo W
„ Zero della riga di misura M
Le indicazioni di posizione del TNC possono contenere le seguenti
coordinate:
L’indicazione desiderata viene selezionata con i tasti cursore
orizzontali e viene visualizzata immediatamente nel campo "stato".
Selezione dell'unità di misura
Questa funzione MOD definisce se le coordinate devono essere
visualizzate in mm (sistema metrico) o in pollici (sistema in pollici)
„ Sistema di misura metrico: p.es. X = 15,789 (mm)
Funzione MOD: CAMBIO MM/POLLICI
Visualizzazione con 3 posizioni decimali
„ Sistema di misura in pollici: p.es. X = 0,6216 (pollici)
Funzione MOD: CAMBIO MM/POLLICI
Visualizzazione con 4 posizioni decimali
Informazioni di sistema
Il numero software dello NC e del PLC vengono immediatamente
visualizzati dopo la selezione della specifica funzione MOD. Sotto il
numero di software il TNC indica la memoria libera in byte.
Funzione Indicazione
Posizione nominale; valore preimpostato dal TNC 1 NOMIN
Posizione reale; posizione attuale dell’utensile 2 REALE
Errore di inseguimento; differenza tra la posizione
nominale e la posizione reale 3 INSEG
Posizione di riferimento; posizione reale riferita allo
zero della riga di misura 4 REF
Distanza residua dalla posizione; differenza tra la
posizione reale e la posizione reale 5 DIST
Posizione nominale riferita al sistema di coordinate
convertito, p.es. dopo uno spostamento dell’origine NOM.W
Posizione reale riferita al sistema di coordinate
convertito, p.es. dopo uno spostamento
dell’origine REALE.W
5 4
2 3
1
Z
A
W
M
