HEIDENHAIN TNC 406, TNC 416

131

8.1 Inf

o

rm

azioni g

e

ner

a

li sui Cicli

Programmazione dei cicli

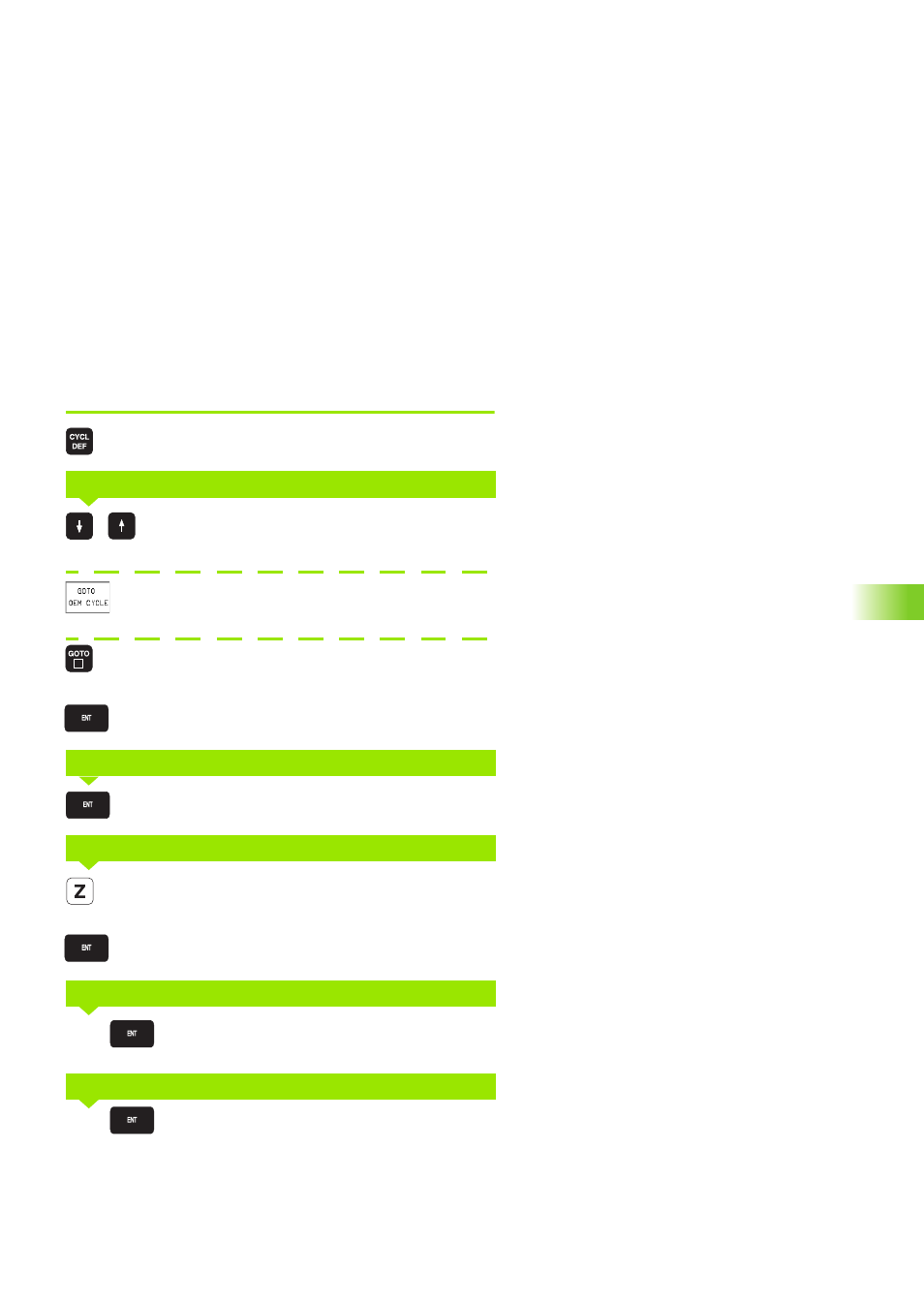

Con il tasto CYCL DEF si attiva per prima cosa l’indice dei cicli.
Successivamente si seleziona il ciclo desiderato e lo si definisce a
dialogo in chiaro. Il seguente esempio illustra la definizione del Ciclo
DISCO.

Attivare l’indice dei cicli

Con i tasti cursore verticali selezionare, p.es., il
Ciclo 17

Con il softkey GOTO OEM CYCLE il Controllo salta al
primo Ciclo OEM presente.

Con il tasto GOTO selezionare direttamente il ciclo
desiderato

Con il tasto ENT confermare l’inserimento

Confermare il ciclo selezionato

Inserire asse e profondità di erosione,
p.es. Z = – 5 mm

Con il tasto ENT confermare l'inserimento

Inserire la funzione ausiliaria M, p.es. M36 (Erosione
ON)

Inserire il raggio di allargamento, p.es. 75 mm

CYCL DEF 1 GENERATORE

CYCL DEF 17 DISCO

ASSE E PROFONDITA’ DI EROSIONE?

FUNZIONE AUSILIARIA M?

RAGGIO DI ALLARGAMENTO ?

17

-5

36

75
