218 11 Test del programma e Esecuzione del programma
1
1
.1 Elabor
azioni gr
afic
he
Rappresentazione 3D
Commutare il livello softkey fino alla evidenziazione dei seguenti
softkey:
L'angolo attuale della rotazione della rappresentazione è indicato a
sinistra della grafica.
Visualizzazione o mascheratura della cornice del pezzo grezzo
8 Visualizzazione cornice: Softkey SHOW BLK-FORM
8 Mascheratura cornice: softkey SHOW BLK-FORM

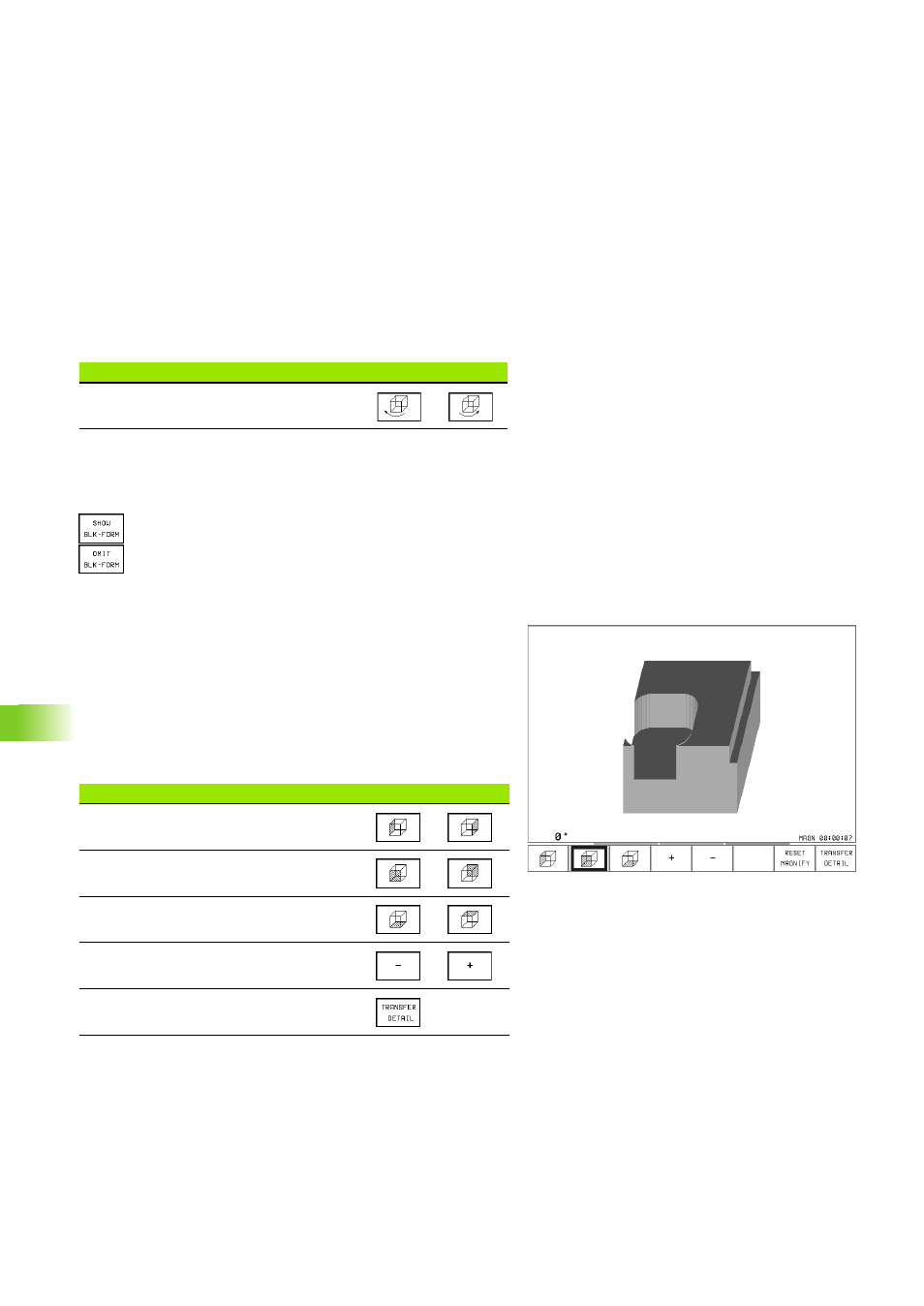

Ingrandimento di dettagli
I dettagli possono essere ingranditi nel modo operativo Test del
programma nella
„ rappresentazione su 3 piani e nella
„
rappresentazione 3D
una volta fermata la simulazione grafica. La funzione di ingrandimento
è sempre attiva in tutte le modalità di rappresentazione.
Commutare il livello softkey nel modo operativo Test del programma
fino alla visualizzazione dei seguenti softkey:
Modifica dell’ingrandimento di un dettaglio
Per i softkey vedere la tabella
8 Se attivata fermare la simulazione grafica
8 Selezionare il lato del pezzo con il relativo softkey (tabella)
8 Riduzione o ingrandimento del pezzo grezzo: premere il softkey "–" o
"+"
8 Riavviare il Test o l’Esecuzione del programma con il softkey START
(RESET + START ripristina il pezzo grezzo originale)
Funzione Softkey
Rotazione verticale in passi di 27°
della rappresentazione
Funzione Softkey
Selezione del lato sx/dx del pezzo
Selezione del lato ant./post. del pezzo
Selezione del lato sup./inf. del pezzo
Spostamento della sezione per ridurre o
ingrandire il pezzo grezzo
Conferma del dettaglio
