HEIDENHAIN TNC 406, TNC 416 117
6.5 T
raiet
to
ri
e – Coor
dinat
e polar
i

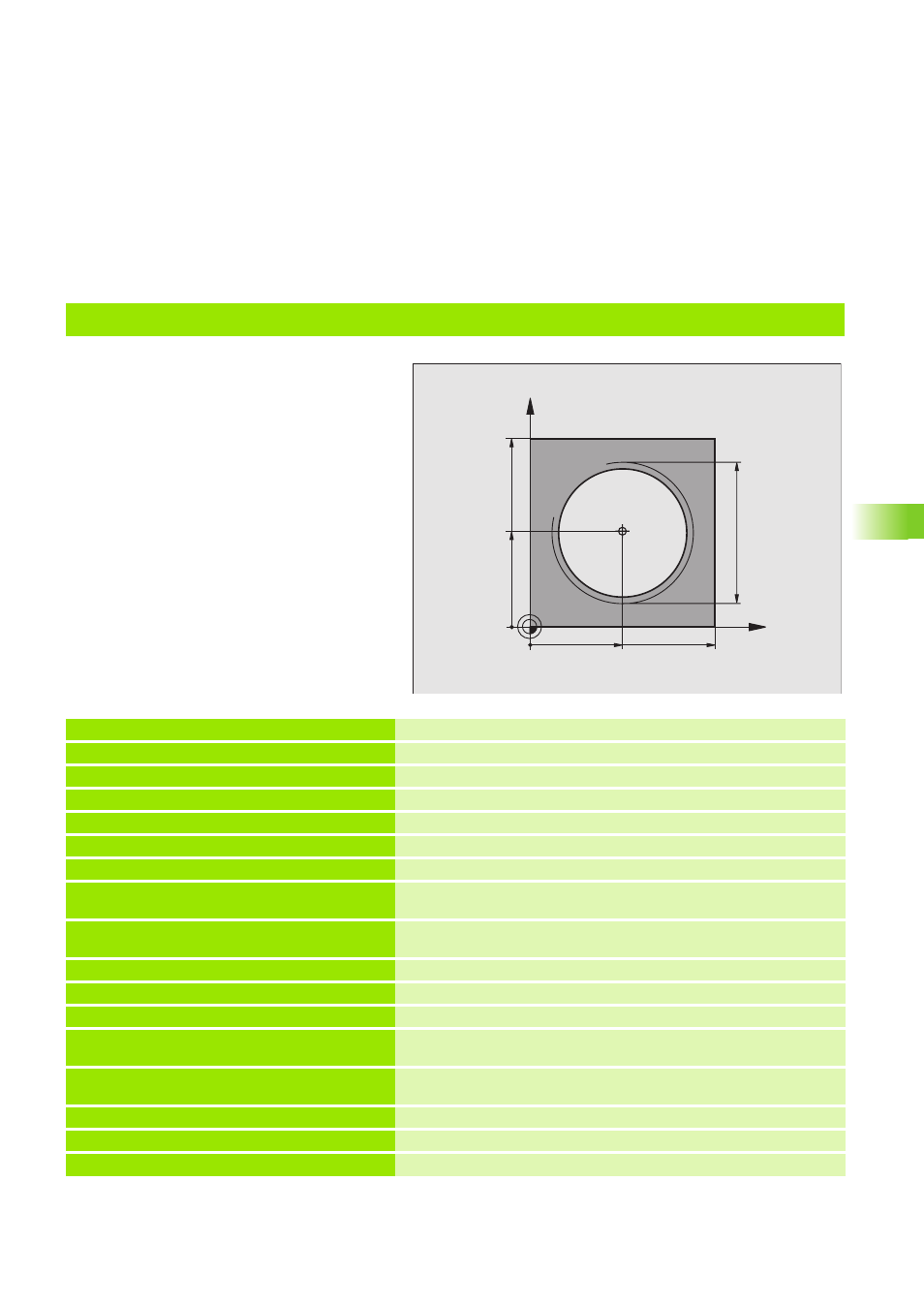

Esempio: Traiettoria elicoidale (Helix)
Filettatura interna destrorsa M64 x 1,5 con angolo
iniziale 0°, angolo finale 360° e 8 filetti n
G
.
L'anticipo di filettatura all'inizio della stessa n
S
e
alla fine n
E
è sempre di 0,5.
Il calcolo dei valori da immettere è spiegato nel
paragrafo "Calcolo della Traiettoria elicoidale"
Pagina 113.
0 BEGIN PGM HELIX MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Definizione del pezzo grezzo
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 CYCL DEF 1.0 GENERATORE Ciclo GENERATORE (vedere "Ciclo 1 GENERATORE", pag. 133)
4 CYCL DEF 1.1 P-TAB HDH700 Tabella di erosione desiderata, p.es. Tabella HDH700
5 CYCL DEF 1.2 MAX=6 MIN=6 Definizione livello di potenza
6 TOOL DEF 6 L+0 R+5 Definizione elettrodo nel programma
7 TOOL CALL 6 Z U+1,5 Chiamata dell'elettrodo nell'asse di accostamento Z;
sottodimensione 1,5 mm
8 L Z+100 C0 R0 F MAX M Disimpegno nell'asse di accostamento; posizionamento
dell'elettrodo
9 L X+50 Y+50 R0 F MAX M Preposizionamento in X e Y; rapido
10 CC Confermare l'ultima posizione programmata come polo
11 L Z-12,75 R F MAX M Posizionamento alla profondità di lavoro
12 LP PR+32 PA–180 RL F M36 Posizionamento sul primo punto del profilo con correzione del raggio;
erosione ON
13 CP IPA+3240 IZ+13,5 IC+3240 DR+ R F M Esecuzione della linea elicoidale; rotazione contemporanea
dell’elettrodo sincrona all’angolo
14 L X+50 Y+50 R0 F MAX M37 Disimpegno nel piano di lavoro; erosione OFF
15 L Z+100 F MAX Posizionamento dell’elettrodo alla distanza di sicurezza; rapido
16 END PGM HELIX MM
X
Y
50
50
CC
100
100
M64 x 1,5
