54

4 Programmazione: Generalità, File dati, Inserimento programma, Elettroerosione, Tabelle di erosione

4.3 Aper

tu

ra e Inser

iment

o pr

ogr

ammi

Programmazione spostamento utensili con
dialogo in chiaro

Per programmare un blocco si inizia con il tasto di dialogo. Nella riga di
intestazione dello schermo il TNC richiederà tutti i dati necessari.

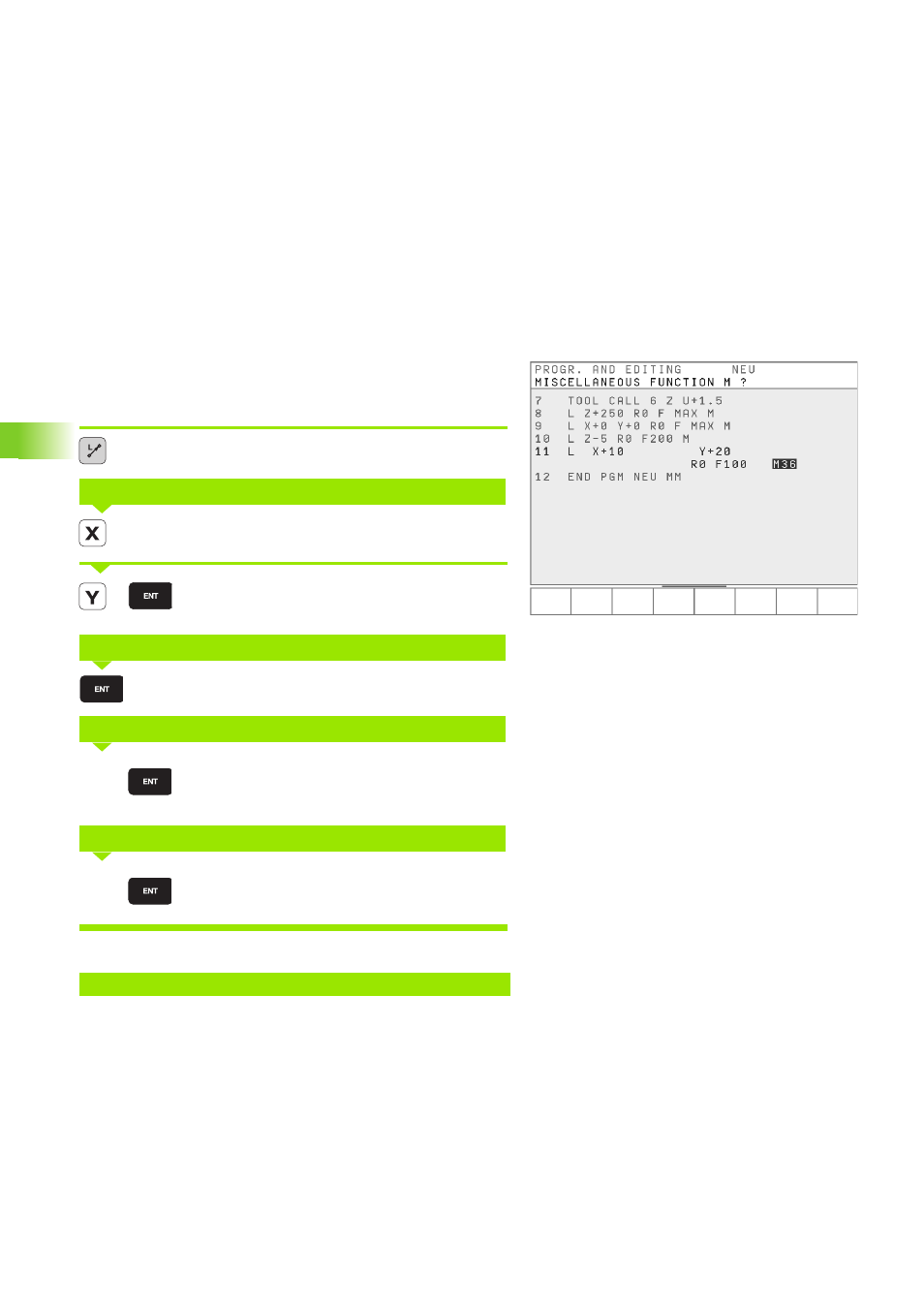

Esempio di un dialogo

Apertura dialogo

Inserire la coordinata di destinazione asse X

Inserire la coordinata di destinazione asse Y e con il
tasto ENT passare alla domanda successiva

Inserire "senza correzione del raggio" e con il tasto
ENT passare alla domanda successiva

Avanzamento per questa traiettoria 100 mm/min,
confermare con il tasto ENT passando alla domanda
successiva

Funzione ausiliaria M36 "Erosione ON"; azionando il
tasto ENT il TNC conclude il dialogo

La finestra di programma visualizzerà la seguente riga:

COORDINATE?

CORREZIONE RAGGIO: RL/RR/SENZA CORREZIONE:?

AVANZAMENTO? F= / F MAX = ENT

FUNZIONE AUSILIARIA M?

3 L X+10 Y+20 R0 F100 M36

10

20

100

36
