164 8 Programmazione: Cicli
8.5 Cicli per la con
v
ersione delle coor
dinat
e
Ciclo LAVORAZIONE SPECULARE nel Programma di lavorazione:

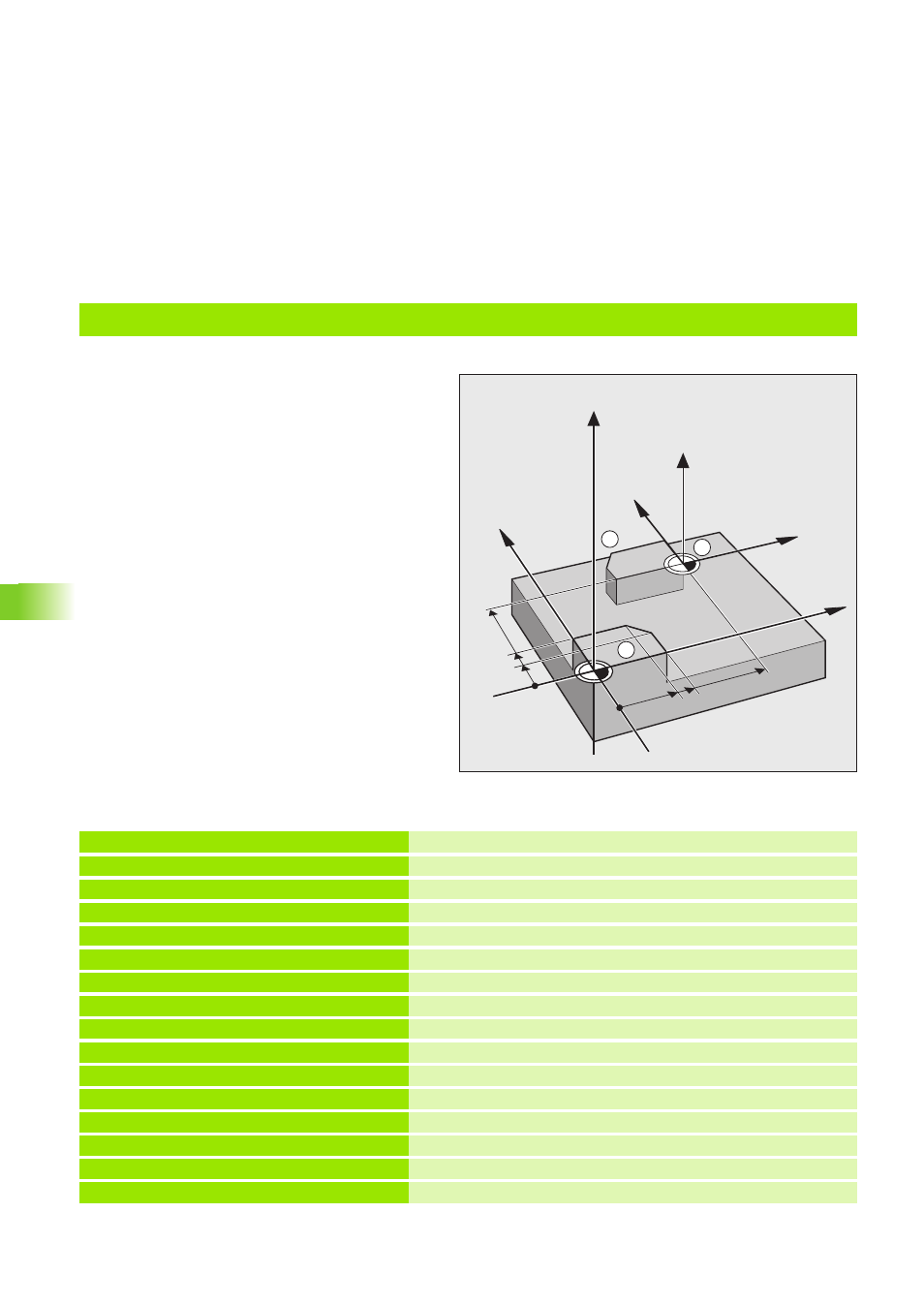

Esercitazione: Lavorazione speculare
E’ richiesta l’esecuzione di una lavorazione
(Sottoprogramma 1)
una volta – come originariamente programmata –
nella
posizione X+0/Y+0 1 e una volta nella
posizione X+70/Y+60 2 ribaltata in X 3
15
1
2
25
Y
X
3
30
20
60
70
Y
Z
X
Z
0 PGM SPECULARITA’ MM
1 BLK FORM 0.1 Z X+0 Y+0 Z–20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 CYCL DEF 1.0 GENERATORE Ciclo GENERATORE (vedere "Ciclo 1 GENERATORE" a pag. 133)
4 CYCL DEF 1.1 P-TAB CUST1 Selezionare la tabella di erosione desiderata, p.es. CUST1
5 CYCL DEF 1.2 MAX=12 MIN=12 Selezione del livello di potenza
6 TOOL DEF 1 L+0 R+3 Definizione dell’utensile
7 TOOL CALL 1 Z U+0 Chiamata elettrodo
8 L Z+100 R0 F MAX M
9 CALL LBL 1 Senza ribaltamento1; esecuzione speculare
10 CYCL DEF 7.0 ORIGINE 1. Spostamento dell’origine 2
11 CYCL DEF 7.1 X+70
12 CYCL DEF 7.2 Y+60
13 CYCL DEF 8.0 SPECULARITA' 2. Ribaltamento 3
14 CYCL DEF 8.1 X
15 CALL LBL 1 3° Chiamata del sottoprogramma
