88 6 Programmazione: Programmazione di profili
6.2 A
vvicinament
o e distacco a/da un pr
ofilo
6.2 Avvicinamento e distacco a/da
un profilo
Punto di partenza e punto finale di una
lavorazione
Punto di partenza S
Dal punto di partenza S l’elettrodo si porta sul primo punto di profilo A.
Il punto di partenza viene programmato senza correzione del raggio.
Requisiti posti al punto di partenza S:
„ suo avvicinamento senza rischio di collisioni
„
sua prossimità al primo punto del profilo
„ sua posizione rispetto al pezzo tale da escludere qualsiasi
danneggiamento del profilo in fase di avvicinamento

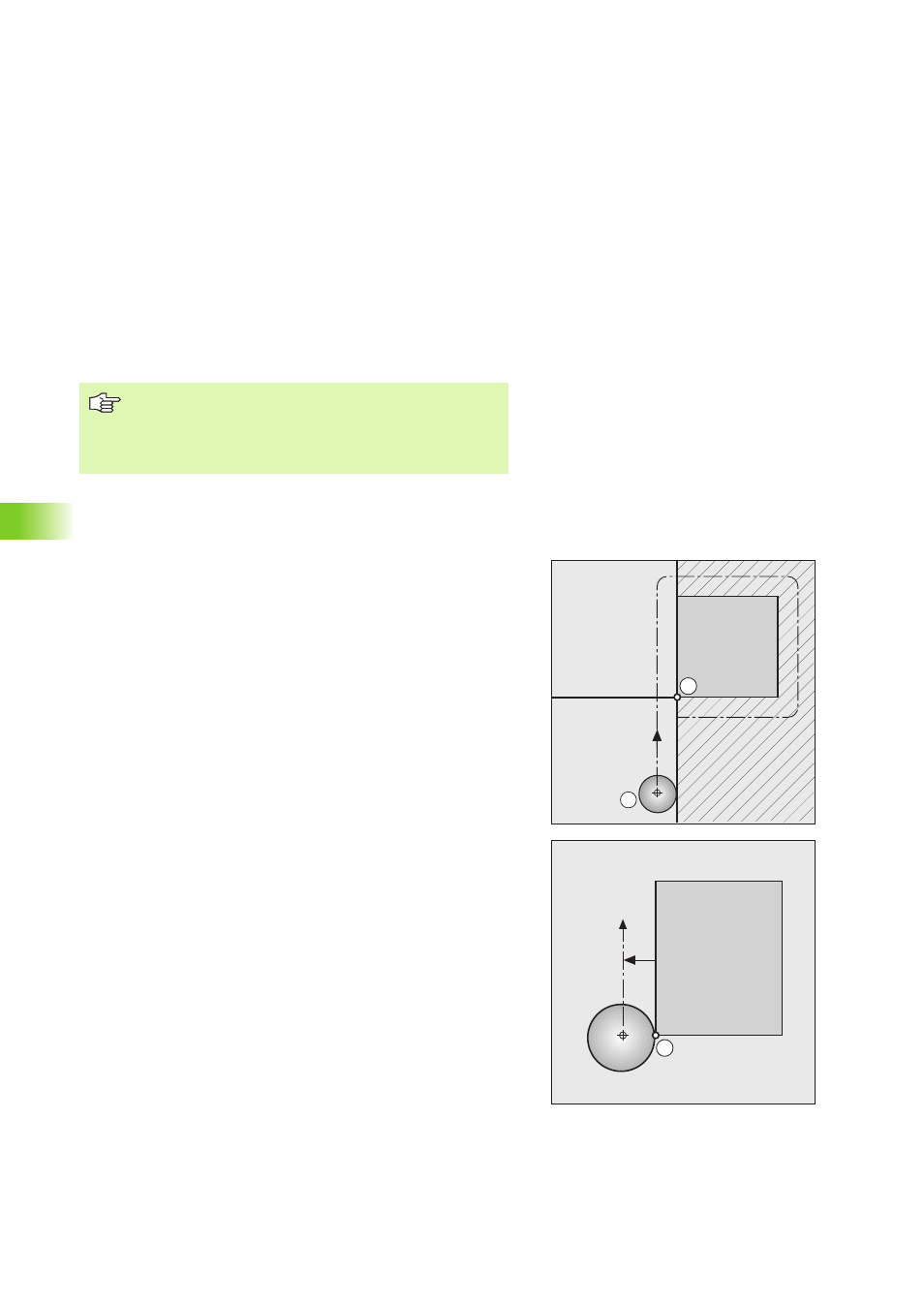

Scegliendo il punto di partenzaS all'interno del campo tratteggiato si
verifica, durante l'avvicinamento al primo punto del profilo, un
danneggiamento del profilo stesso.
Il punto di partenza migliore si trova sul prolungamento della traiettoria
dell'elettrodo per la lavorazione del primo elemento di profilo.
Primo punto del profilo A
Sul primo punto del profilo A inizia la lavorazione del pezzo.
L'avvicinamento dell'elettrodo a questo punto viene programmato con
correzione del raggio.
Per l'avvicinamento e il distacco al/dal profilo è
particolarmente conveniente scegliere una traiettoria
circolare a raccordo tangenziale. Ciò si ottiene con la
funzione "Arrotondamento spigoli" (vedere
"Arrotondamento di spigoli RND" a pag. 97).
A
S
RL
A
RL
