168 8 Programmazione: Cicli
8.5 Cicli per la con
v
ersione delle coor
dinat
e
Ciclo FATTORE DI SCALA nel Programma di lavorazione:

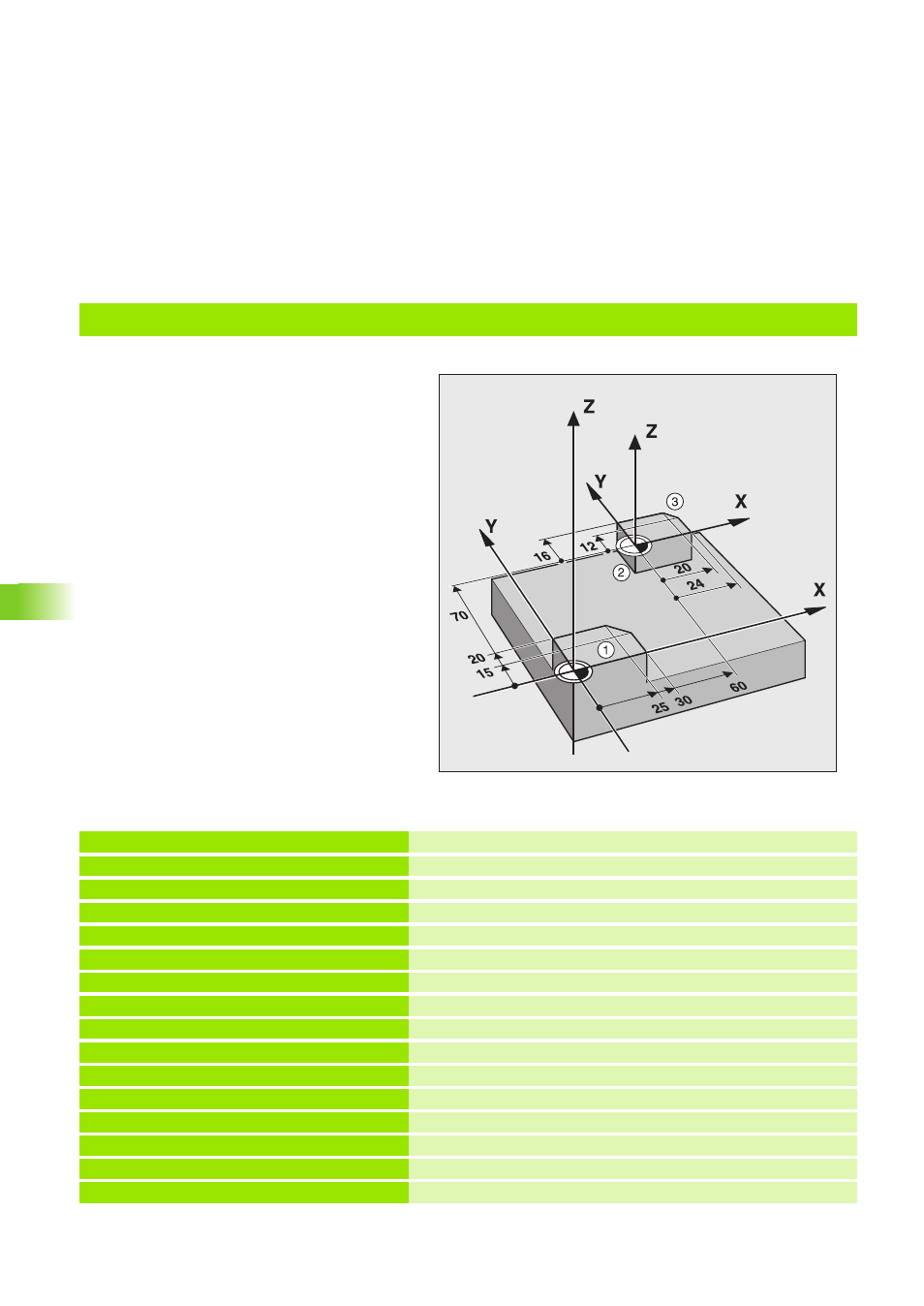

Esercitazione: Fattore di scala
E’ richiesta l’esecuzione di un profilo
(Sottoprogramma1) – già programmato come
originale e riferito all'origine X+0/Y+0 – ridotto del
fattore di scala 0,8 con origine X+60/Y+70
0 BEGIN PGM QUOTE MM
1 BLK FORM 0.1 Z X+0 Y+0 Z–20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 CYCL DEF 1.0 GENERATORE Ciclo GENERATORE (vedere "Ciclo 1 GENERATORE" a pag. 133)
4 CYCL DEF 1.1 P-TAB 100 Tabella di erosione desiderata
5 CYCL DEF 1.2 MAX=7 MIN=7 Selezione del livello di potenza
6 TOOL DEF 1 L+0 R+3 Definizione dell’utensile
7 TOOL CALL 1 Z U+0,2 Chiamata elettrodo
8 L Z+100 R0 F MAX M
9 CALL LBL 1 Esecuzione in grandezza originale1
10 CYCL DEF 7.0 ORIGINE Esecuzione con fattore di scala. Sequenza:
11 CYCL DEF 7.1 X+60
12 CYCL DEF 7.2 Y+70 1° Spostamento dell'origine 2
13 CYCL DEF 11.0 FATTORE 2° Definizione del fattore di scala 3
14 CYCL DEF 11.1 SCL 0.8
15 CALL LBL 1 3° Chiamata del sottoprogramma (fattore di scala attivo)
