148 8 Programmazione: Cicli
8.4 Cicli di er
osione
Programma principale:

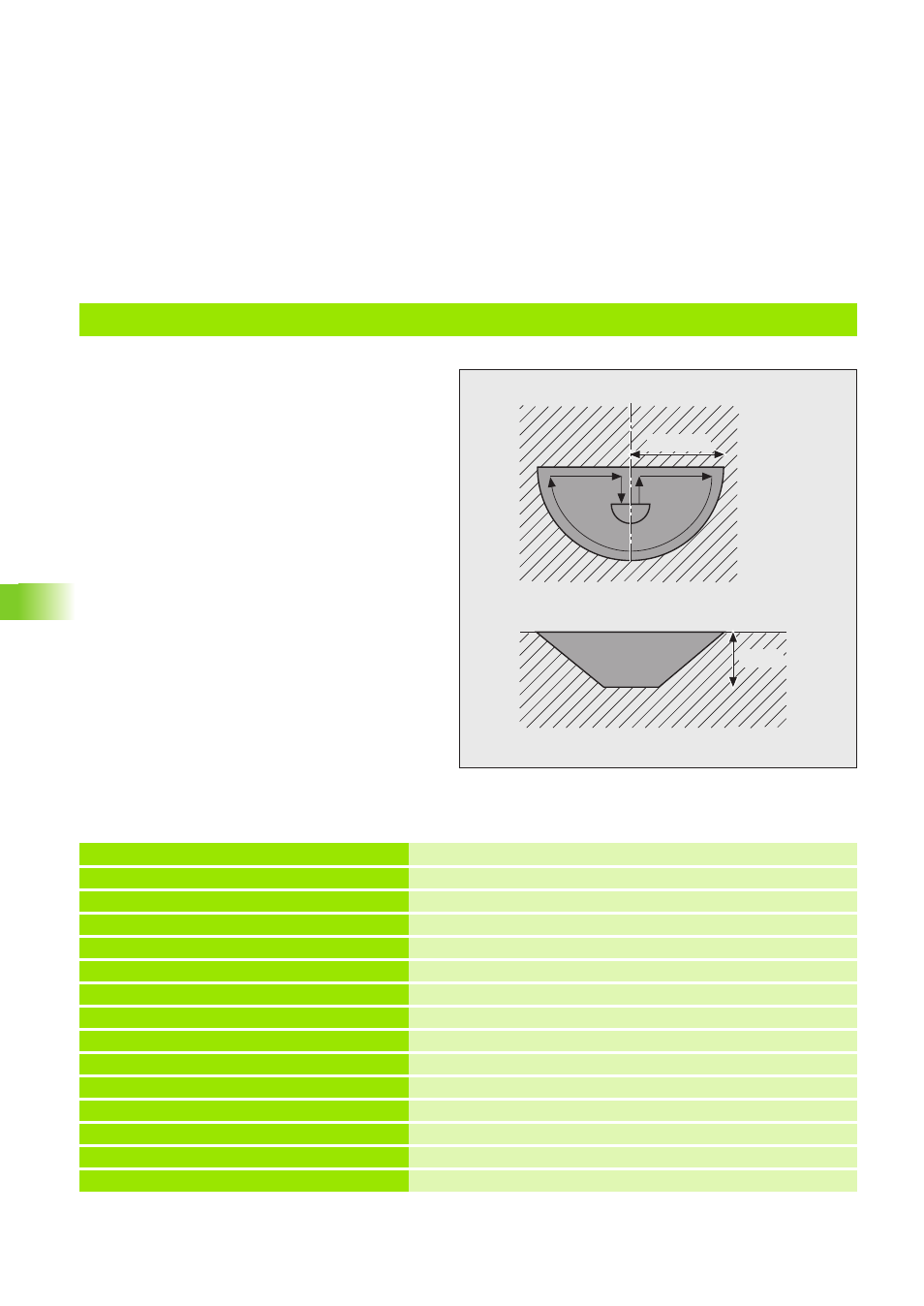

Esempio per il Ciclo 14 PROFILO
La geometria del profilo è descritta dal programma
GEOMETR.
Il programma viene chiamato tramite il Ciclo 14
PROFILO
L'elettrodo sagomato penetra secondo il
parametro di conteggio Q5 passo per passo nel
materiale
Dopo ogni accostamento si riduce il fattore di scala
e si ottiene la parete laterale obliqua.
Il parametro macchina MP7410=1, cioè il
fattore di scala non vale per l'asse Z.
r = 25 mm
12 mm
0 BEGIN PGM TASCA MM Inizio del programma
1 BLK FORM 0.1 Z X-50 Y-50 Z-30 Definizione del pezzo grezzo
2 BLK FORM 0.2 X+50 Y+50 Z+0
3 CYCL DEF 1.0 GENERATORE Ciclo GENERATORE (vedere "Ciclo 1 GENERATORE" a pag. 133)
4 CYCL DEF 1.1 P-TAB HDH700 Selezione della tabella di erosione desiderata, p.es. HDH700
5 CYCL DEF 1.2 MAX=13 MIN=13 Selezione del livello di potenza 13
6 TOOL DEF 1 L+0 R+3 Definizione dell'utensile
7 TOOL CALL 1 Z U+0 Chiamata elettrodo
8 L Z+50 C+0 R F M37 Distanza di sicurezza, orientamento elettrodo, erosione OFF
9 L X+0 Y+0 Z+1 R F M Preposizionamento
10 FN 0: Q5 = +8 Parametro di conteggio
11 FN 0: Q1 = +1 Fattore di scala
12 FN 0: Q10= +25 Raggio del profilo (semicerchio)
13 FN 4: Q12= +Q10 DIV +2 Parametro ausiliario per preposizionamento in direzione Y
14 FN 0: Q4 = +80 Parametro per percorso percentuale di spegnimento arco
