Traiettorie con correzione del raggio: RR e RL

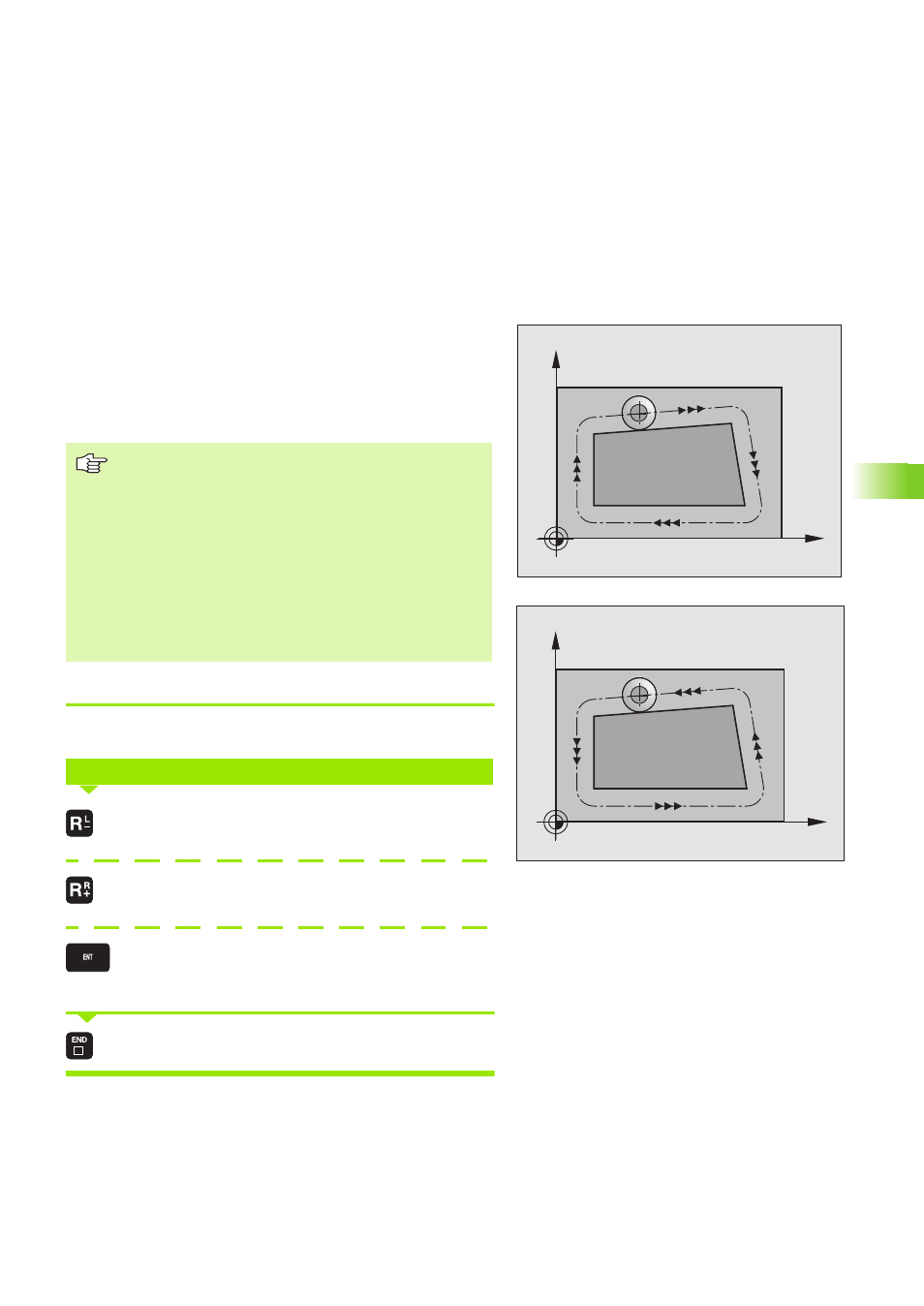

In questi movimenti la distanza del centro dell’elettrodo dal profilo
programmato corrisponde al raggio dello stesso elettrodo. "Destra" e
"sinistra" indicano la direzione della traiettoria dell’elettrodo lungo il
profilo del pezzo. Vedere figure a destra.
Inserimento della correzione del raggio
Programmare la funzione di traiettoria desiderata, inserire le
coordinate del punto finale e confermare con il tasto ENT
Traiettoria dell’utensile verso sinistra lungo il profilo
programmato: premere il tasto RL o
Traiettoria dell’utensile verso destra lungo il profilo
programmato: premere il tasto RR o
rispettivamente disattivare o attivare la correzione del
raggio per la traiettoria dell’utensile: premere il tasto
ENT
Conclusione del blocco: premere il tasto END.
RR L’elettrodo si muove verso destra lungo il profilo
RL L’elettrodo si muove verso sinistra lungo il profilo
Tra due blocchi di programma con diversa correzione del
raggio RR e RL deve essere programmato almeno un
blocco di spostamento nel piano di lavoro senza
correzione del raggio (quindi con R0).
La correzione del raggio diventa attiva alla fine del blocco
nel quale è programmata per la prima volta.
Il TNC posiziona l'elettrodo nella attivazione e nella
disattivazione della correzione del raggio sempre
perpendicolarmente al punto di partenza e al punto finale
programmati. Posizionare l'elettrodo prima del primo
punto del profilo (dietro l'ultimo punto del profilo) in modo
da evitare un danneggiamento del profilo stesso.
CORREZIONE RAGGIO: RL/RR/SENZA CORR.?
X
Y
RL
X
Y
RR
