HEIDENHAIN TNC 406, TNC 416 3
1
.2 Unità video e P
annello oper
ativ
o 1.2 Unità video e Pannello
operativo
Unità video
Il TNC 406 viene fornito con schermo a colori BC 110 (CRT), il TNC 416
a scelta con schermo a colori BC 120 (CRT) o con schermo a colori

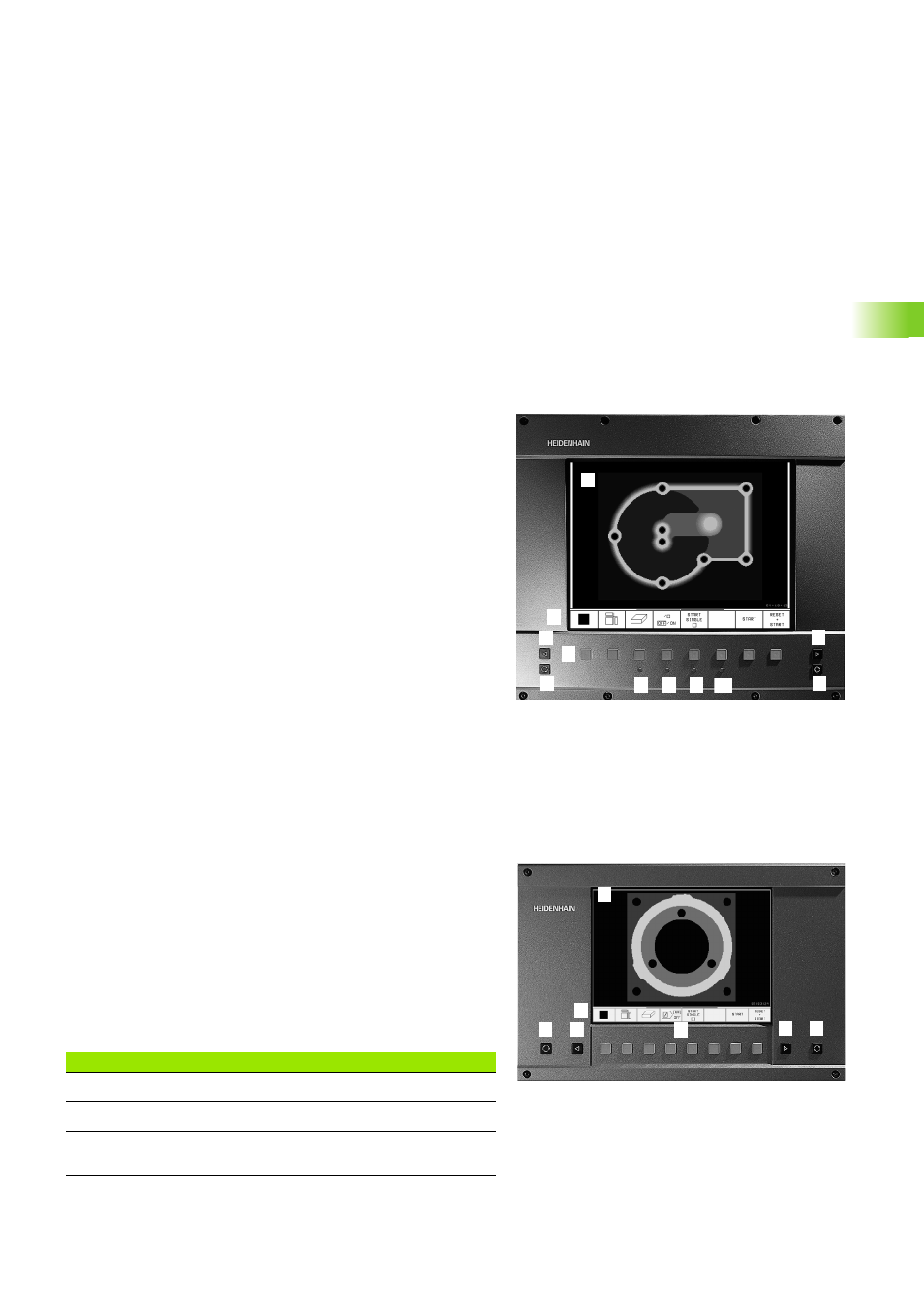

piatto BF 120 (TFT). La figura in alto a destra illustra gli elementi di
comando del BC 120, la figura al centro a destra gli elementi di
comando del BF 120.
Testi addizionali per il BC 120
1 Riga di testa
All’accensione del TNC lo schermo visualizza nella riga di testa i
modi operativi selezionati.
2 Softkey
In basso sullo schermo il TNC visualizza in una riga softkey altre
funzioni. Queste funzioni vengono selezionate tramite i
corrispondenti tasti sottostanti la riga softkey. Delle barre strette
direttamente sopra la riga softkey indicano il numero dei livelli
softkey selezionabili con i tasti cursore neri. La barra della riga
softkey attiva viene evidenziata in chiaro.
3 Softkey di selezione
4 Commutazione dei livelli softkey
5 Definizione della ripartizione dello schermo
6 Tasto di commutazione dei modi operativi "Programmazione" /
"Macchina"
1 3
1 1
2
4 4
5 1 6 7 8 9 10
2
1
11 4 3 1 5 1 4 6
7 Smagnetizzazione dello schermo; abbandono del menu principale
di impostazione dello schermo
8 Selezione del menu principale di impostazione dello schermo
„ Nel menu principale: Spostare il campo chiaro verso il basso
„
Nel sottomenu: per ridurne la dimensione spostare l’immagine
verso destra o verso sinistra
9
„
Nel menu principale: Spostare il campo chiaro verso l’alto
„
Nel sottomenu: per ingrandirne la dimensione spostare
l’immagine verso destra o verso l’alto
10 „ Nel menu principale: selezionare il sottomenu
„
Nel sottomenu: abbandono del sottomenu
Dialogo menu principale Funzione
BRIGHTNESS Modifica dell'intensità luminosa
CONTRAST Modifica del contrasto
H-POSITION Modifica posizione orizzontale
dell'immagine
