2.4 Calibr
azione e Allineament
o Compensazione posizione obliqua del pezzo
Un serraggio obliquo del pezzo viene compensato dal TNC su base
matematica mediante una "rotazione base"
A tal proposito si imposta per l’ANGOLO DI ROTAZIONE il valore
dell’angolo che una superficie del pezzo deve formare con l’asse di
riferimento dell’angolo nel piano di lavoro. Programmando la funzione
"Rotazione del piano di lavoro" il TNC tiene conto della rotazione base
anche nel sistema ruotato.

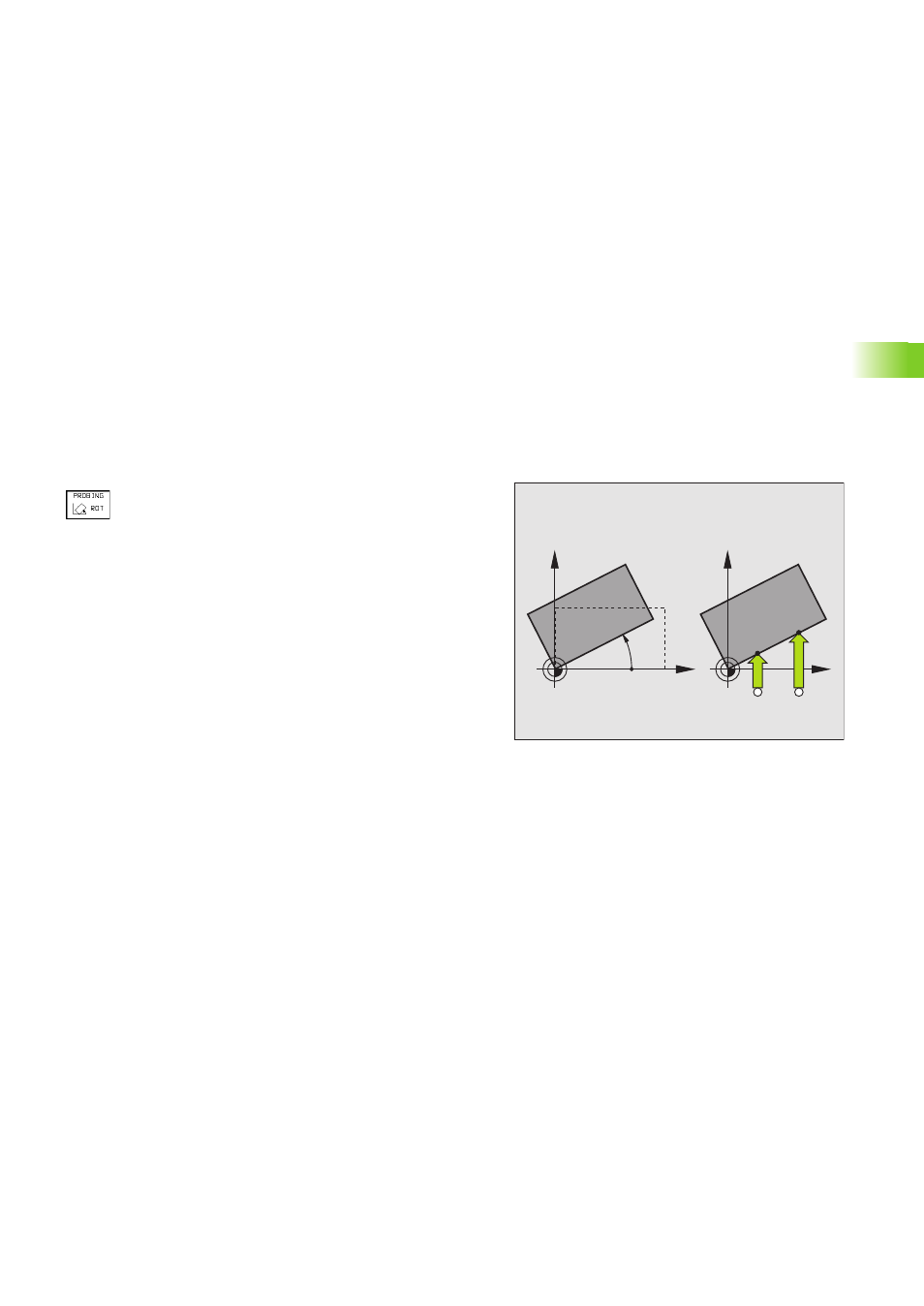

Determinazione della rotazione base
8 Selezionare la funzione di tastatura ROTAZIONE BASE
8 Impostare l’ANGOLO DI ROTAZIONE sul valore
nominale
8 Portare l’elettrodo di tastatura sul punto A del
secondo punto di tastatura 1
8 Selezionare la direzione di tastatura
perpendicolarmente all’asse di riferimento
dell’angolo: selezionare asse e direzione tramite
softkey
8 Tastatura: premere il tasto esterno di START
8 Portare l’elettrodo di tastatura sul punto B del secondo
punto di tastatura 2
8 Tastatura: premere il tasto esterno di START
La rotazione base rimane memorizzata anche in caso di interruzione
dell'alimentazione di tensione ed è attiva per tutte le successive
esecuzioni del programma e simulazioni grafiche.
Visualizzazione della rotazione base
L'angolo della rotazione base viene visualizzato nel campo di
indicazione dell'angolo di rotazione. Con rotazione attiva l'angolo di
rotazione verrà visualizzato anche nell'indicazione di stato ausiliario.
Disattivazione della rotazione base
8 Riselezionare la ROTAZIONE BASE
8 Inserire "0" per l'angolo di rotazione e confermare con il tasto ENT
8 Conclusione della funzione di tastatura: premere il tasto END
