210 10 Programmazione: Parametri Q
1
0.1
0 Esempi di pr
ogr
ammazione

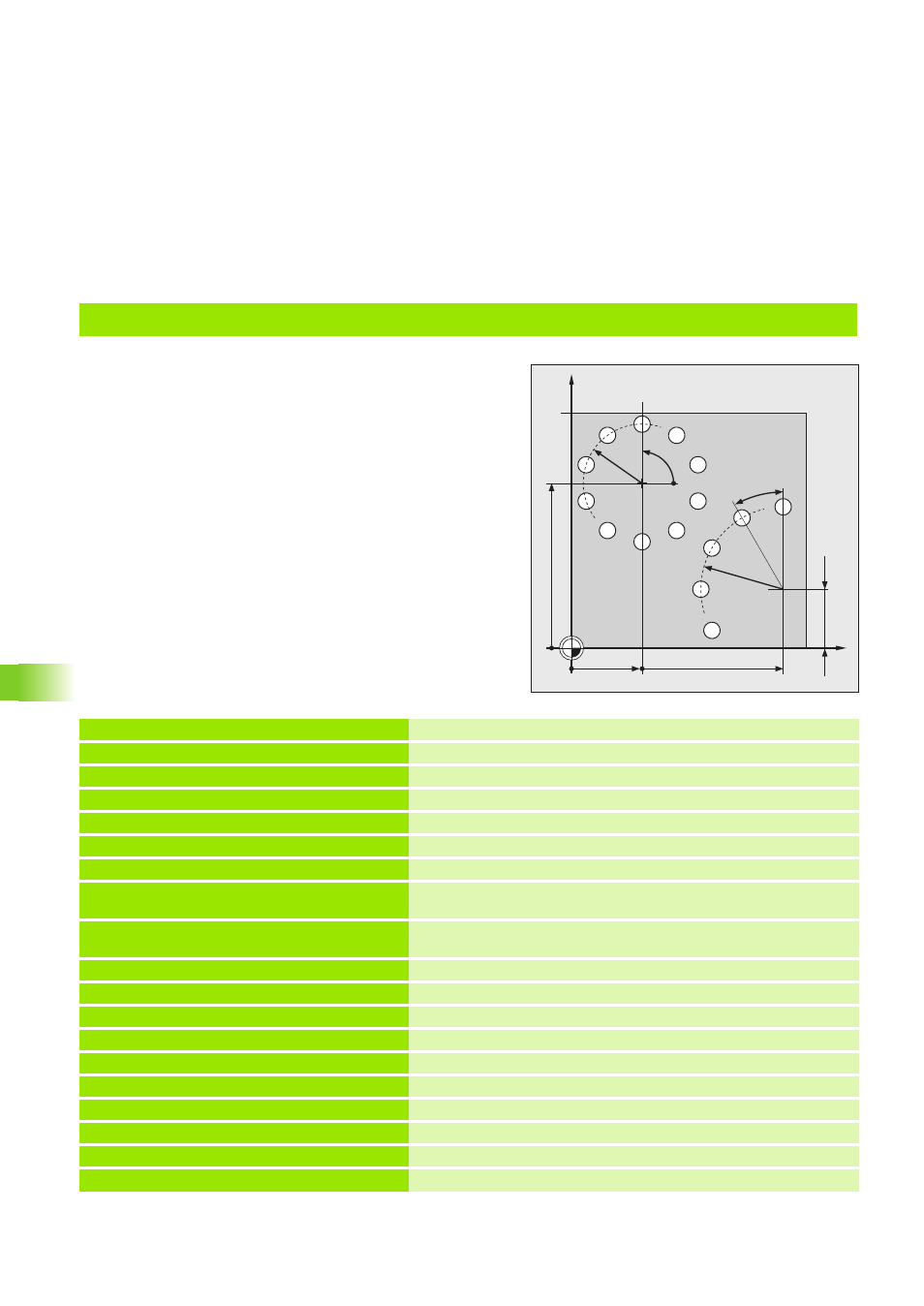

Esempio: Cerchi di fori
Esecuzione del programma
„ Definizione delle coordinate parametriche per
il semicerchio
„ Definizione delle coordinate parametriche per
il semicerchio
„ Le posizioni per la foratura vengono definite
sempre nel sottoprogramma LBL1 mediante
movimenti nel piano tramite coordinate polari
0 BEGIN PGM FORI MM
1 BLK FORM 0.1 Z X+0 Y+0 Z20 Definizione del pezzo grezzo: Punto MIN
2 BLK FORM 0.2 X+100 Y+100 Z+0 Definizione del pezzo grezzo: Punto MAX
3 CYCL DEF 1.0 GENERATORE Ciclo GENERATORE (vedere "Ciclo 1 GENERATORE" a pag. 133)
4 CYCL DEF 1.1 P-TAB 300 Tabella erosioni desiderata, p.es. Tabella 300
5 CYCL DEF 1.2 MAX=12 MIN =12 Definizione del livello di potenza, p.es. 12
6 TOOL DEF 1 L+0 R+5 Definizione elettrodo nel programma
7 TOOL CALL 1 Z U+1 Chiamata dell’elettrodo nell’asse di accostamento Z;
sottodimensione 1 mm
8 L Z+100 R0 F MAX M Disimpegno nell’asse di accostamento; rapido; serraggio
dell’elettrodo
9 FN 0: Q1 = +30 Cerchio pieno 1: Centro X
10 FN 0: Q2 = +70 Cerchio pieno 1: Centro Y
11 FN 0: Q3 = +10 Cerchio pieno 1: Numero delle forature
12 FN 0: Q4 = +25 Cerchio pieno 1: raggio
13 FN 0: Q5 = +90 1 e 2: Angolo iniziale
14 FN 0: Q6 = +0 Cerchio pieno 1: Angolo incrementale (Valore 0: cerchio pieno)
15 FN 0: Q7 = +2 1 e 2: Distanza di sicurezza
16 FN 0: Q8 = -15 1 e 2: Profondità di erosione
X
Y
30 90
1
2
25
35 25 70
90°
30°
