46

4 Programmazione: Generalità, File dati, Inserimento programma, Elettroerosione, Tabelle di erosione

4.1 Gener

alità per le indicazioni di posizione

Posizioni assolute e relative del pezzo

Posizioni assolute del pezzo

Quando le coordinate di una posizione si riferiscono al punto zero
(origine) delle coordinate, queste vengono chiamate "coordinate
assolute". Tutte le posizioni del pezzo sono definite in modo univoco
mediante le loro coordinate assolute.

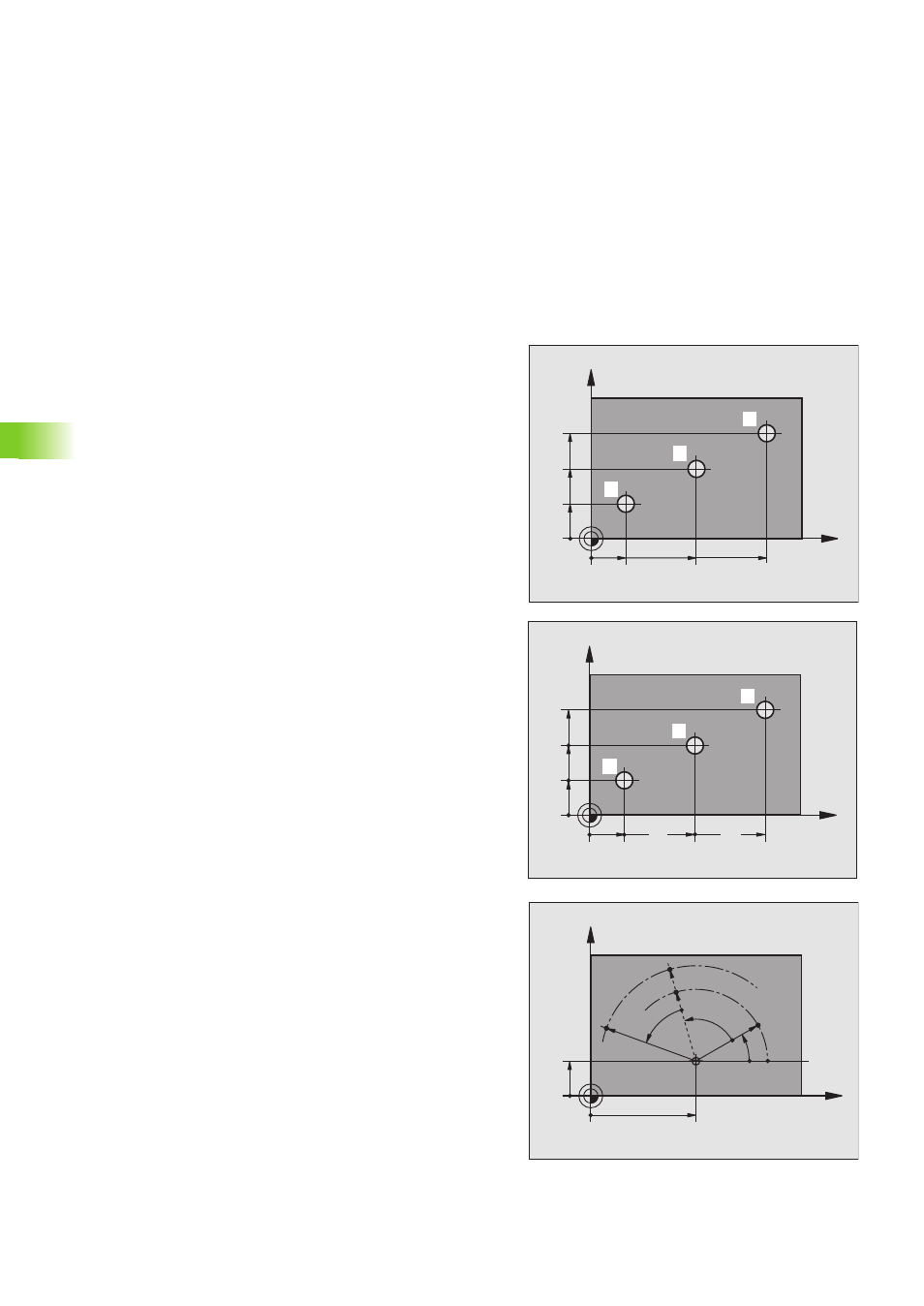

Esempio 1: Fori con coordinate assolute

Posizioni incrementali (relative) del pezzo

Le coordinate incrementali si riferiscono all’ultima posizione
programmata dell’utensile che serve da origine relativa (teorica). Le
coordinate incrementali rappresentano quindi nella generazione del
programma la quota tra l’ultima posizione nominale e la successiva alla
quale l’utensile si deve spostare. Pertanto viene chiamata anche quota
incrementale.

Le quote incrementali sono identificate da una "I" prima del nome
dell’asse.

Esempio 2: Fori con coordinate incrementali

Coordinate assolute del foro

4

X = 10 mm
Y = 10 mm

Coordinate polari assolute e incrementali

Le coordinate assolute si riferiscono sempre al polo e all’asse di
riferimento dell’angolo.

Le coordinate incrementali si riferiscono sempre all’ultima posizione
programmata dell’utensile.

Foro

1

Foro

2

Foro

3

X = 10 mm

X = 30 mm

X = 50 mm

Y = 10 mm

Y = 20 mm

Y = 30 mm

Foro

5

, riferito al

Foro

6

, riferito al

X = 20 mm

X = 20 mm

Y = 10 mm

Y = 10 mm

X

Y

30

20

50

30

10

10

11

13

12

X

Y

20

10

10

20

10

10

14

15

16

X

Y

30

10

CC

PR

PA

+IPA

PR

PR

+IPA

+IPR
