HEIDENHAIN TNC 406, TNC 416
25
2.4 Calibr
azione e Allineament
o
Calibrazione dell’elettrodo di tastatura
L’elettrodo di tastatura deve essere calibrato
alla messa in funzione
alla sostituzione dell’elettrodo
in caso di modifica dell’avanzamento di tastatura
in caso di anomalie, p.es. a seguito di un riscaldamento della
macchina
Nella calibrazione il TNC rileva la lunghezza "efficace" dell’elettrodo e il
raggio "efficace" dell’elettrodo.

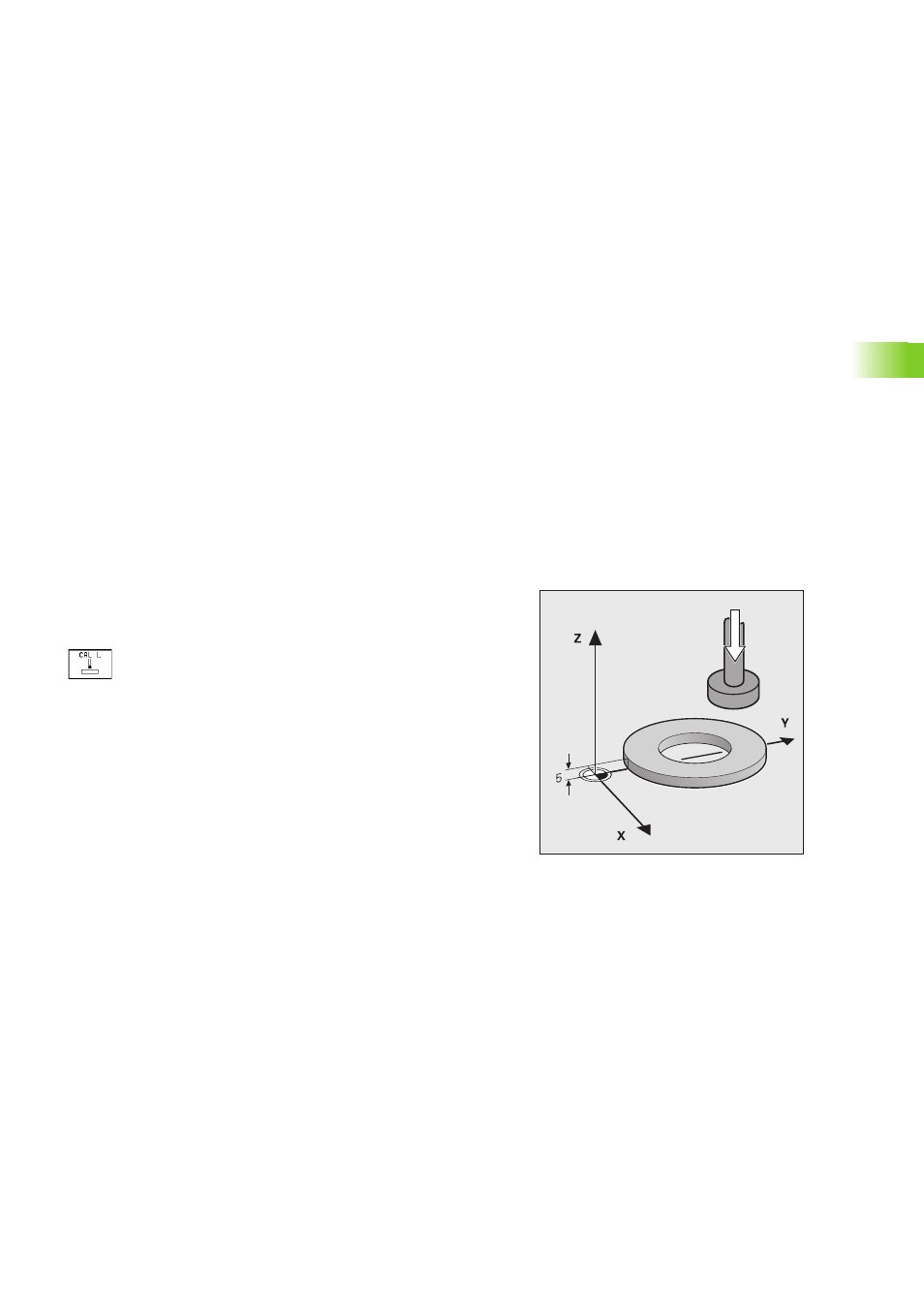

Per la calibrazione si fissa sulla tavola della macchina un apposito
anello di spessore e raggio noti.
Calibrazione della larghezza efficace
8
Impostare l’origine nell’asse di accostamento in modo da avere per
la tavola della macchina: Z=0.
8
Selezione della funzione di calibrazione per la
lunghezza dell'elettrodo (2º livello softkey)
8
,QVHULPHQWR DVVH XWHQVLOH 7DVWR DVVH
8
2ULJLQH LQVHULUH O DOWH]]D GHOO DQHOOR GL UHJROD]LRQH
8
Posizionare l'elettrodo di tastatura direttamente sulla
superficie dell'anello di regolazione
8
6H QHFHVVDULR PRGLILFDUH OD GLUH]LRQH GL VSRVWDPHQWR
FRQ L WDVWL FXUVRUH
8
L'elettrodo di tastatura tasta la superficie dell'anello di
regolazione: premere il tasto esterno di START
