84 5 Programmazione: Utensili
5.4 Conf
er
ma della posizione r
e
ale

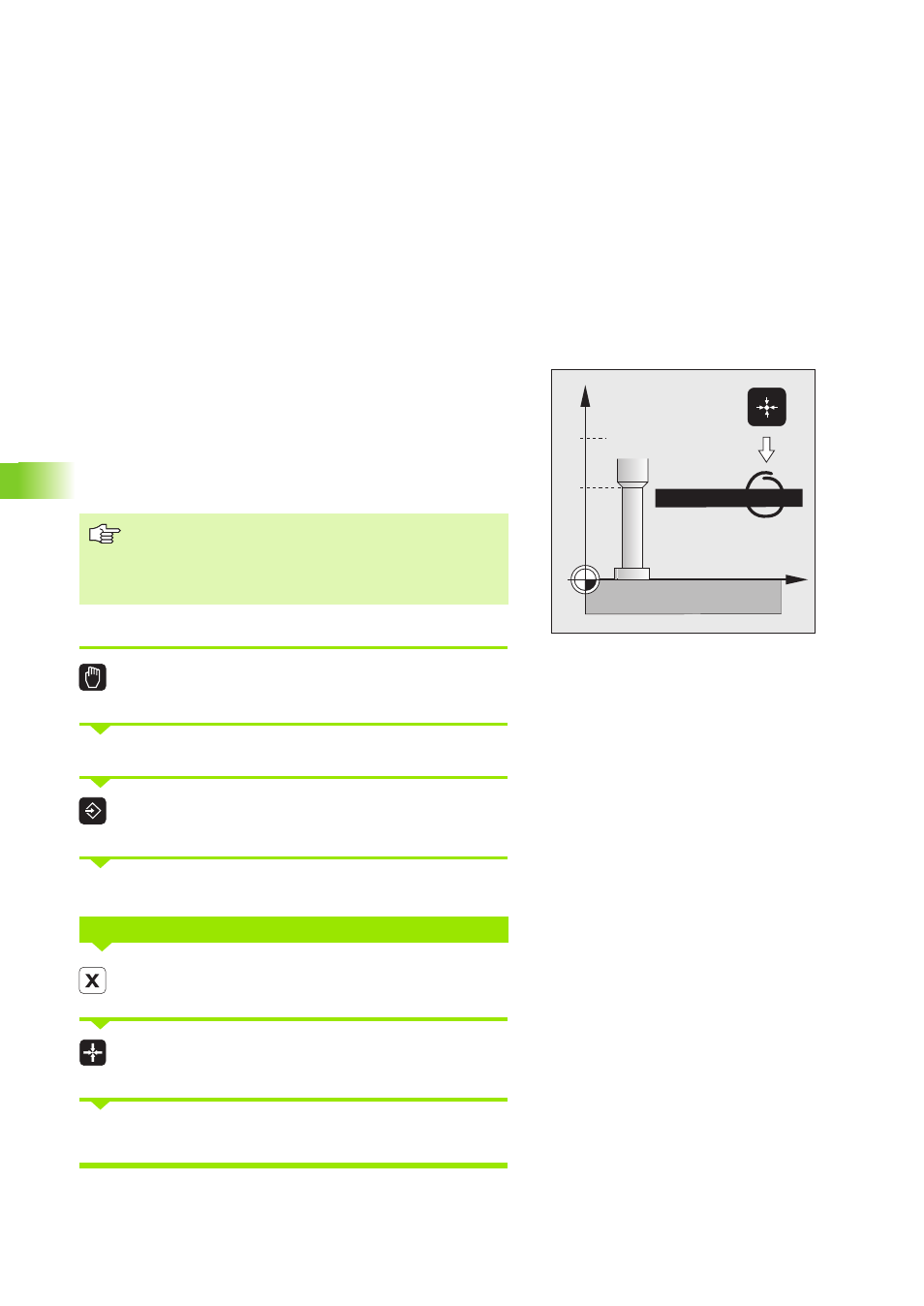

5.4 Conferma della posizione reale
Applicazione
Le coordinate della posizione dell’elettrodo vengono inserite nel
programma di lavorazione con la funzione "Conferma della posizione
reale".
Sempre con questa funzione è possibile inserire direttamente nel
programma anche la lunghezza dell'elettrodo (vedere
anche“Inserimento dei dati di elettrodo nel blocco di programma" a
pag. 73).
Conferma della posizione reale
Selezionare il modo operativo FUNZIONAMENTO
MANUALE
Portare l'elettrodo sulla posizione da confermare
Selezionare il modo operativo MEMORIZZAZIONE/
EDITING PROGRAMMA
Selezionare o aprire il blocco di programma nel quale deve essere
confermata la coordinata della posizione reale dell'elettrodo
Selezionare l'asse per il quale deve essere
confermata la coordinata, p.es. l'asse X
Confermare la relativa coordinata della posizione reale
dell'elettrodo
Inserire la correzione del raggio in funzione della posizione
dell'elettrodo rispetto al pezzo
Se sullo schermo del TNC vengono visualizzate le posizioni
TNC REALE, REALE.W-, NOMIN, NOMIN.W o REF il TNC
rileva il relativo valore visualizzato. Se il TNC visualizza le
posizioni DIST oppure INSEG, il TNC ne rileva il valore
nominale.
COORDINATE?
Z
X
–5
L
0
TOOL DEF 3 L–5 R
T3
