96 6 Programmazione: Programmazione di profili
6.4 T
raiet
to
ri
e – Coor
dinat
e car
tesiane

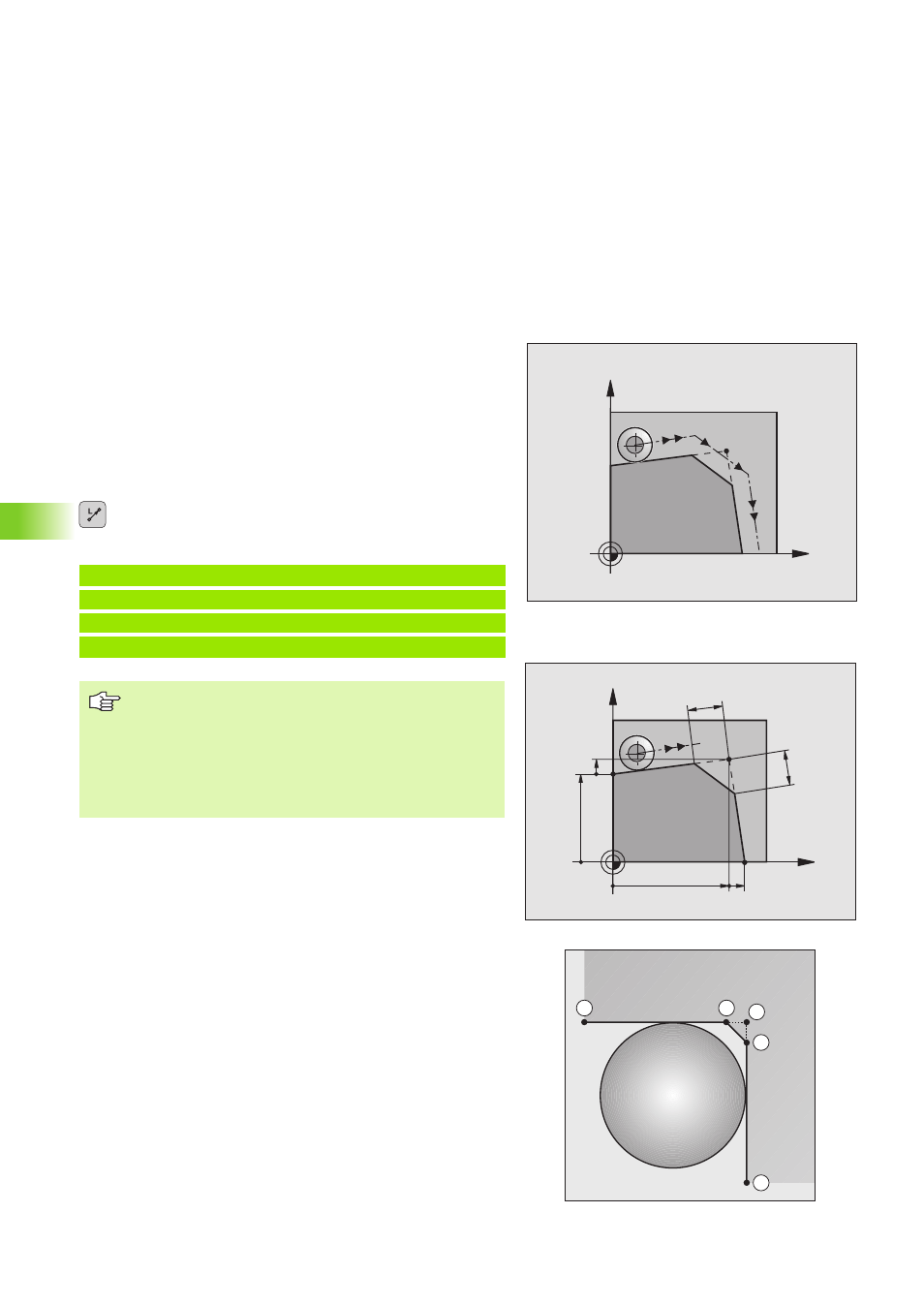

Inserimento di uno smusso tra due rette
Gli spigoli di un profilo che risultano dall’intersezione di due rette
possono essere smussati.
„ Nei blocchi lineari prima e dopo il blocco si devono di smusso si
devono programmare entrambe le coordinate del piano nel quale
verrà eseguito lo smusso stesso
„ La correzione del raggio prima e dopo il blocco di smusso deve
essere uguale
„
Lo smusso deve poter essere eseguito con l'utensile attuale
(nella figura in basso a destra il raggio dell'utensile è troppo grande)
8 Smusso : Inserire la lunghezza L dello smusso senza
programmare un asse
Esempio di blocchi NC
7 L X+0 Y+30 RL F M
8 L X+40 IY+5 R F M
9 L 12
10 L IX+5 Y+0 R F M
„ La lavorazione del profilo non può iniziare con un blocco
di smussatura.
„
Gli smussi possono essere eseguiti solo nel piano di
lavoro.
„
L'avanzamento durante lo smusso corrisponde
all'avanzamento precedentemente programmato.
„ Lo spigolo E tagliato dallo smusso non viene toccato.
X
Y
1
E
2
Z
S
X
Y
40
12 30
5
12
5
