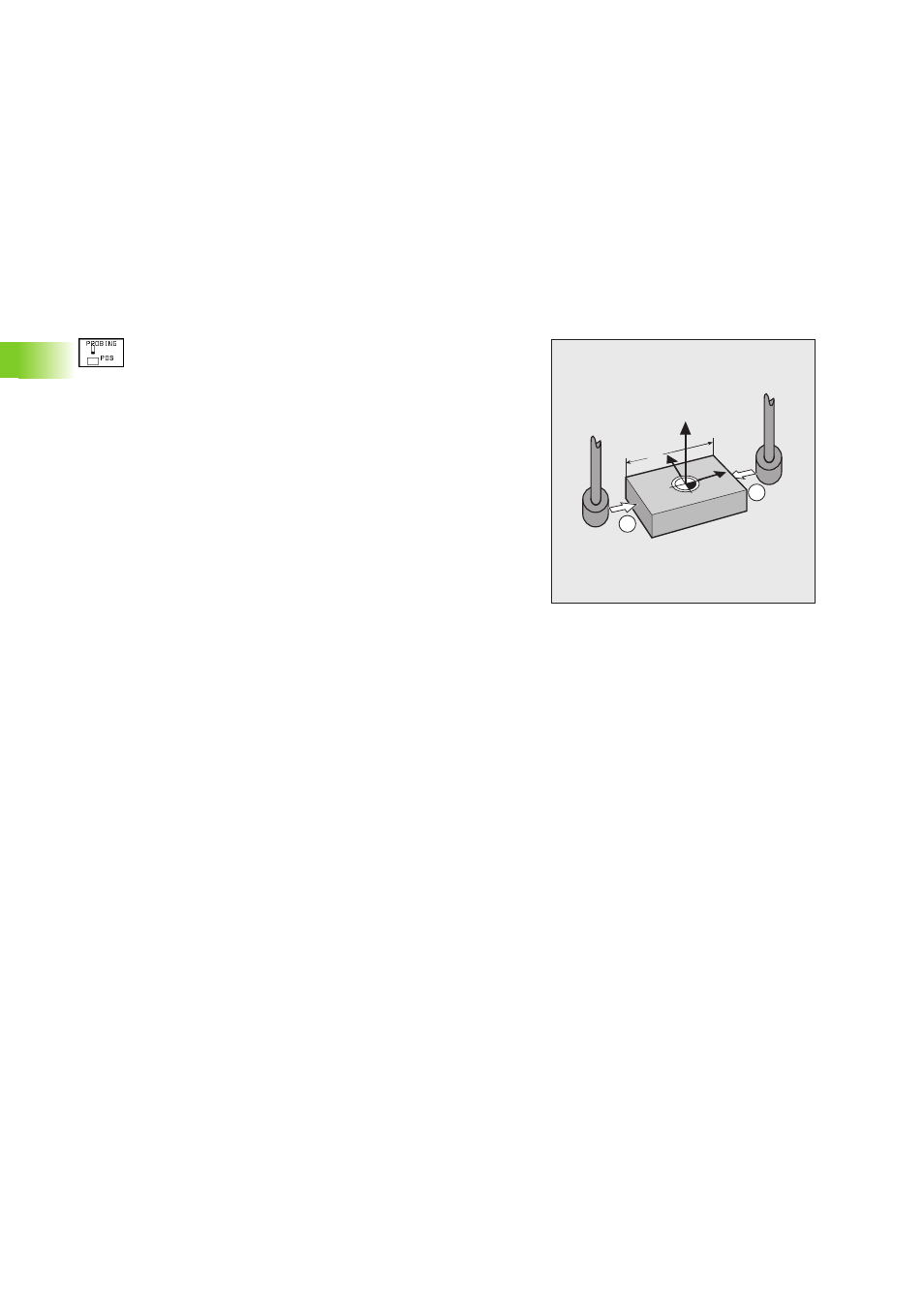

Determinazione delle dimensioni del pezzo
8
Selezione della funzione di tastatura: premere il
softkey PROBING POS
8
Portare l’elettrodo di tastatura vicino al primo punto da
tastare
1
8
Selezionare la direzione di tastatura tramite softkey
8
Tastatura: premere il tasto esterno di START
8
Prendere nota del valore indicato quale origine (solo se
l’origine prima impostata rimane valida)
8
Origine: inserire "0"
8
Conclusione del dialogo: premere il tasto END
8
Riselezionare la funzione di tastatura:
premere il softkey PROBING POS
8
Portare l’elettrodo di tastatura vicino al secondo punto
da tastare
2
8
Selezionare la direzione di tastatura tramite softkey:
stesso asse, ma direzione opposta rispetto alla prima
tastatura.
8
Tastatura: premere il tasto esterno di START
Nell’indicazione ORIGINE si legge la distanza tra i due punti sull’asse
di coordinata.
Riportare l’indicazione di posizione sui valori precedenti alla
misura della lunghezza
8
Selezione della funzione di tastatura: premere il softkey PROBING
POS
8
Ritastare il primo punto di tastatura
8
Impostare l’ORIGINE sul valore prima annotato
8
Conclusione del dialogo: premere il tasto END.
1
Y
X
Z
l
2
