HEIDENHAIN TNC 406, TNC 416 89
6.2 A
vvicinament
o e distacco a/da un pr
ofilo

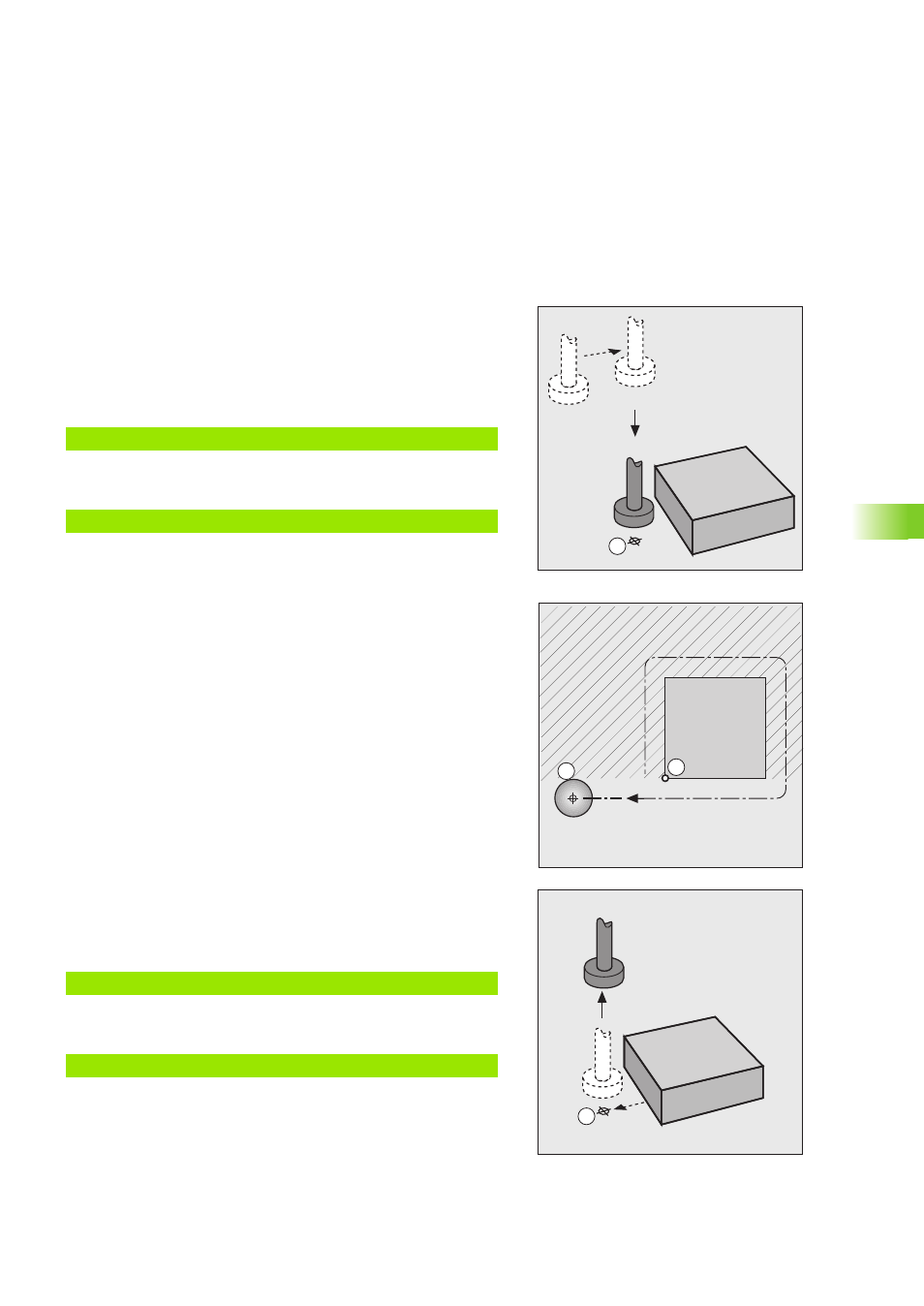

Avvicinamento al punto di partenza S
Nell’avvicinamento al punto di partenza S l’asse del mandrino viene
portato alla profondità di lavoro.
In caso di rischio di collisioni:
Portarsi sul punto di partenza con passi separati.
Esempio:
l'elettrodo conserva la coordinata Z e si posiziona sul punto di partenza
nel piano XY.
l'elettrodo viene posizionato alla profondità di lavoro lungo l'asse Z.
Punto finale
Anche per il punto finale E valgono i presupposti di
„ suo avvicinamento senza rischio di collisioni
„
sua prossimità all'ultimo punto del profilo
„ esclusione di un danneggiamento del pezzo e dell'utensile
Il punto finale ottimale E si trova nuovamente nel prolungamento
teorico della traiettoria dell'elettrodo. Il punto finale può trovarsi sul
campo non tratteggiato e viene programmato senza correzione del
raggio.
Distacco dal punto finale nell’asse del mandrino
Per il distacco dal punto finale l'asse del mandrino viene spostato con
passi separati.
Esempio:
L'elettrodo conserva la coordinata Z e si posiziona sul punto finale nel
piano XY.
L'elettrodo si porta alla distanza di sicurezza
L X ... Y ...
L Z-10
L X ... Y ... R0
L Z+50
S
A
E
R0
E
