HEIDENHAIN TNC 406, TNC 416 187
1
0
.2 F
a
miglie di modelli – par
ametr
i Q in
v
e
ce di v
alor
i numer
ici
10.2 Famiglie di modelli – parametri
Q invece di valori numerici
Con la funzione parametrica FN0: ASSEGNAZIONE si assegnano ai
parametri Q dei valori numerici. Nel programma di lavorazione invece
si inserisce un parametro Q in luogo del valore numerico.
Esempio di blocchi NC
Per le varie famiglie di modelli si programmano, p.es. le quote
caratteristiche del pezzo con dei parametri Q.
Nella successiva lavorazione sono assegnati ai parametri di ogni pezzo
determinati valori numerici.

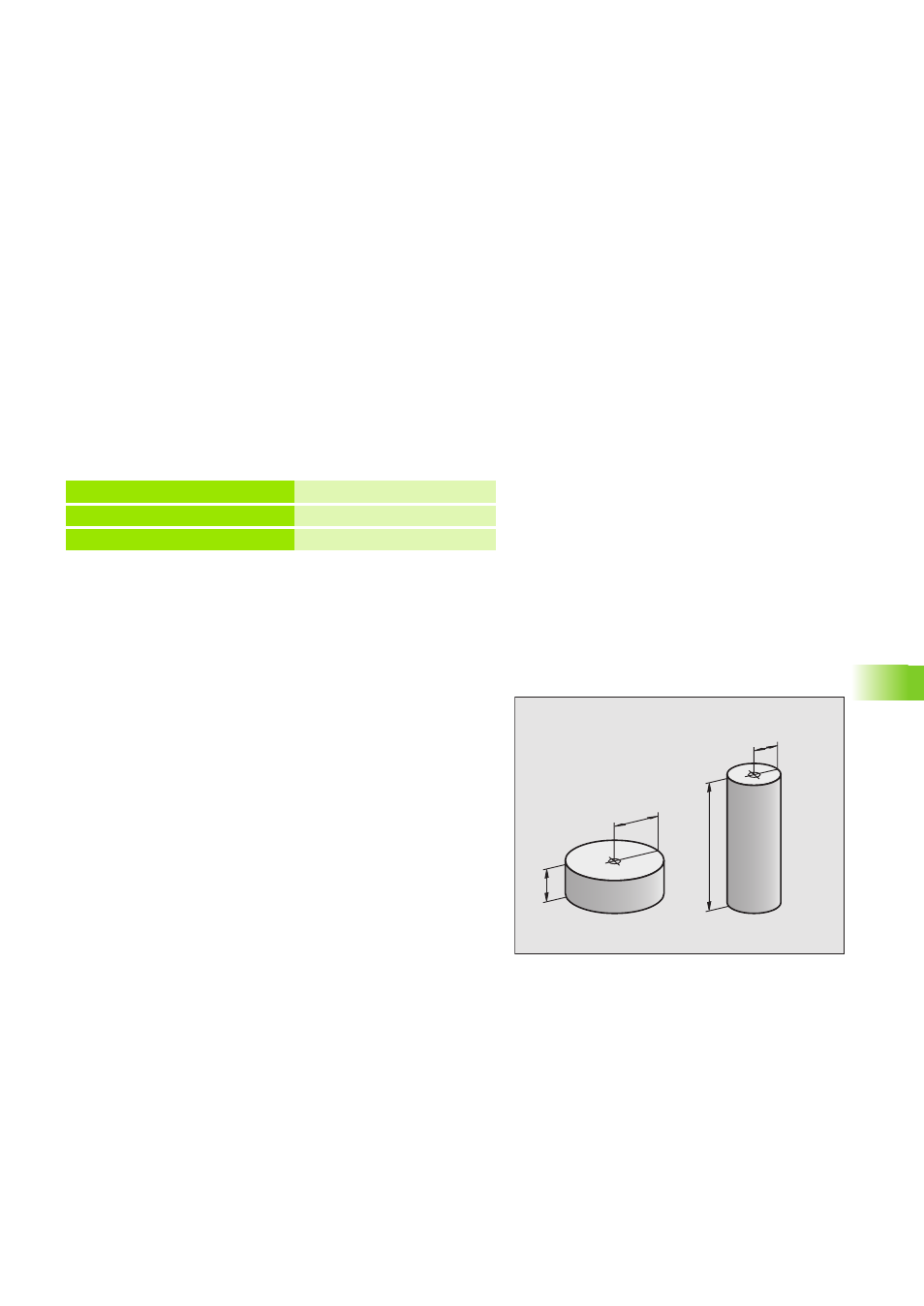

Esempio
Cilindri con parametri Q
15 FNO: Q10=25 Assegnazione
... Q10 riceve il valore 25
25 L X +Q10 corrispondente a L X+25
Raggio del cilindro R = Q1
Altezza cilindro H = Q2
Cilindro Z1 Q1 = +30
Q2 = +10
Cilindro Z2 Q1 = +10
Q2 = +50
Z1
Q1
Q2
Z2
Q1
Q2
