182 9 Programmazione: Sottoprogrammi e ripetizioni di blocchi di programma
9.6 Esempi di pr
ogr
ammazione

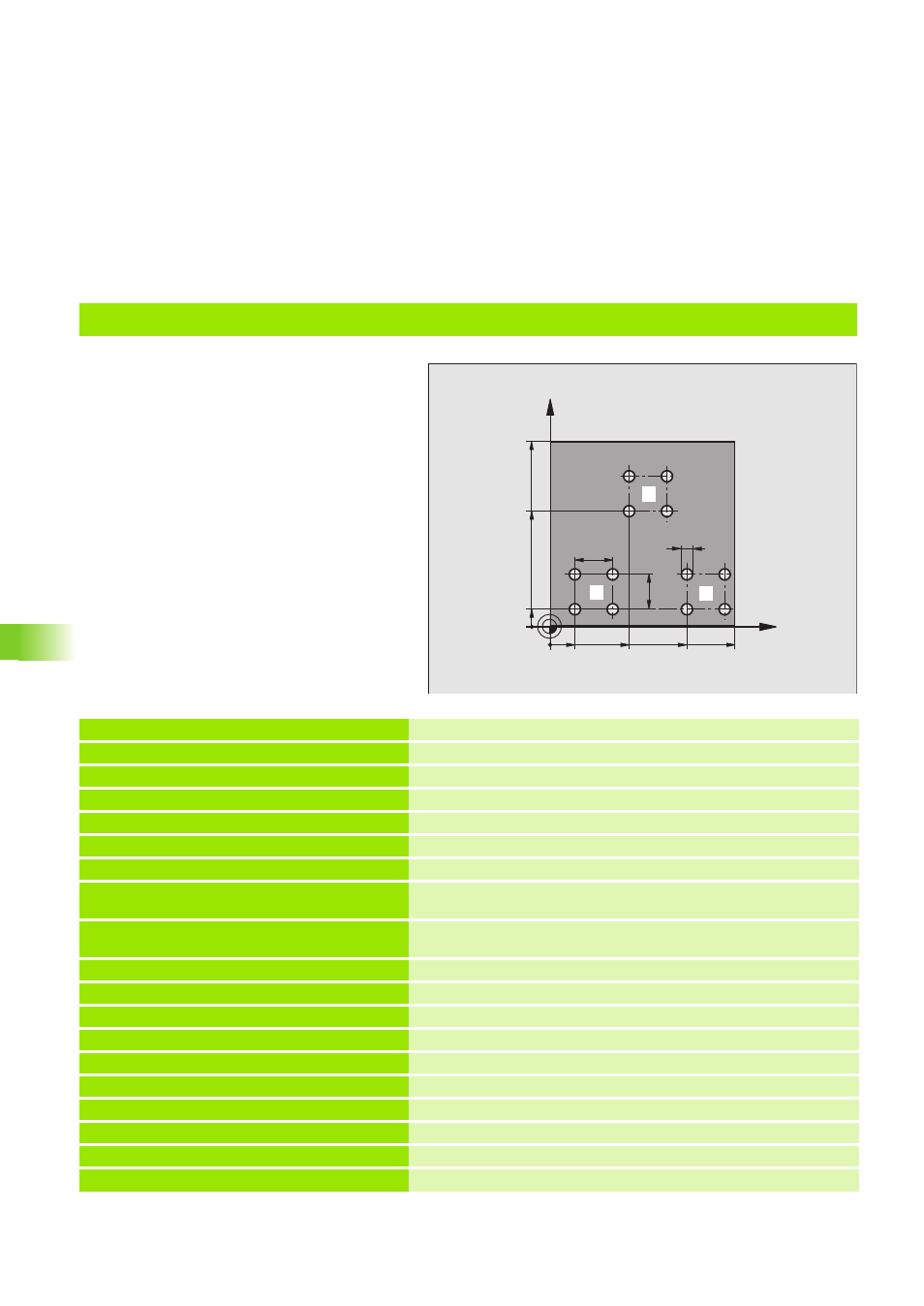

Esempio: Gruppi di fori
Esecuzione del programma
„ Posizionamento dei gruppi di fori nel programma
principale
„ Chiamata gruppo di fori (sottoprogramma 1)
„ Una sola programmazione del gruppo fori nel
sottoprogramma 1
0 BEGIN PGM Gruppi MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Definizione pezzo grezzo
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 CYCL DEF 1.0 GENERATORE Ciclo GENERATORE (vedere "Ciclo 1 GENERATORE" a pag. 133)
4 CYCL DEF 1.1 P-TAB 10 Tabella erosioni desiderata, p.es. Tabella 10
5 CYCL DEF 1.2 MAX=10 MIN=10 Definizione del livello di potenza, p.es. 10
6 TOOL DEF 1 L+0 R+2,4 Definizione elettrodo nel programma
7 TOOL CALL 1 Z U+0,2 Chiamata dell’elettrodo nell’asse di accostamento Z;
sottodimensione 0,2 mm
8 L Z+100 R0 F MAX M Disimpegno nell’asse di accostamento; rapido; serraggio
dell’elettrodo
9 L X+15 Y+10 R0 F MAX M Posizionamento sul gruppo di fori 1; rapido
10 L Z+2 R FMAX M Preposizionamento nell’asse di accostamento
11 CALL LBL 1 Chiamata di sottoprogramma (con il blocco 11 il sottoprogramma
1 viene eseguito una volta)
12 L X+45 Y+60 R F MAX M Posizionamento sul gruppo di fori 2
13 CALL LBL 1 Chiamata sottoprogramma 1
14 L X+75 Y+10 R0 F MAX M Posizionamento sul gruppo di fori 3
15 CALL LBL 1 Chiamata sottoprogramma 1
16 L Z+100 R F MAX M2 Disimpegno dell’elettrodo; fine del programma principale (M2);
Dopo M2 inserire i sottoprogrammi
X
Y
15
60
100
100
75
10
45
20
20
5
1 2
1 1 1 3
