Lavorazione superficie frontale
Definizione matrice cerchio superficie frontale G304
L'istruzione G304 definisce un cerchio sulla superficie frontale. Tale
matrice si programma in combinazione all'istruzione G793 o G797.
Parametri
XK, YK:
Centro
R:
Raggio cerchio
Definizione matrice rettangolo superficie frontale G305
L'istruzione G305 definisce un rettangolo sulla superficie frontale. Tale
matrice si programma in combinazione all'istruzione G793 o G797.
Parametri
XK, YK:
Centro
A:

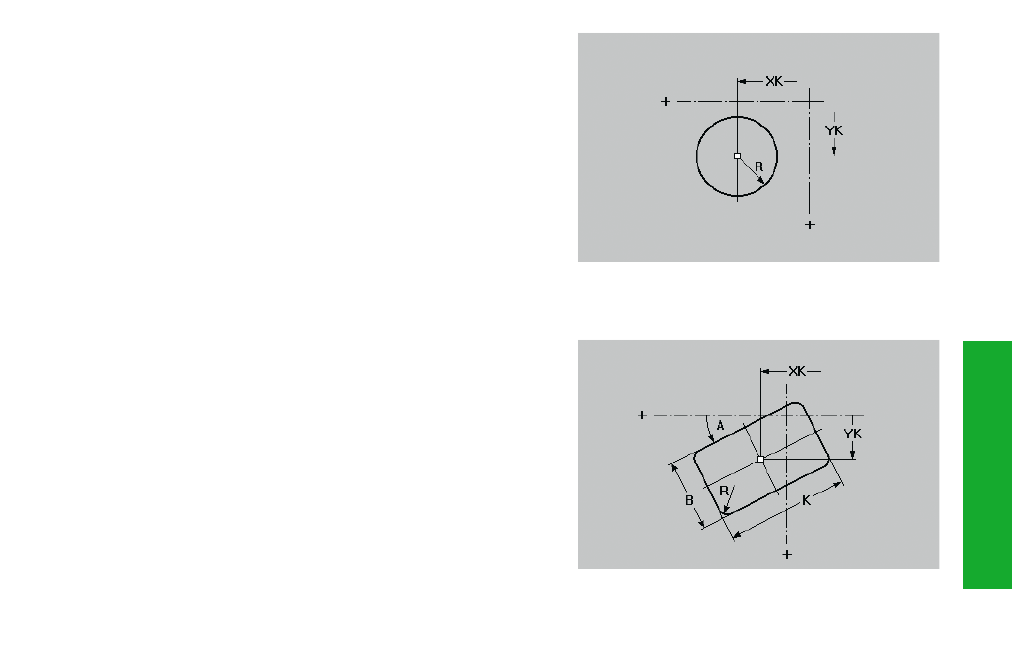

Angolo – Riferimento: vedi grafica di supporto
K:
Lunghezza rettangolo
B:
Altezza rettangolo
R:
Smusso/Arrotondamento
• R<0: lunghezza smussom
• R>0: raggio arrotondamento
