Cilindro/Cilindro cavo G20

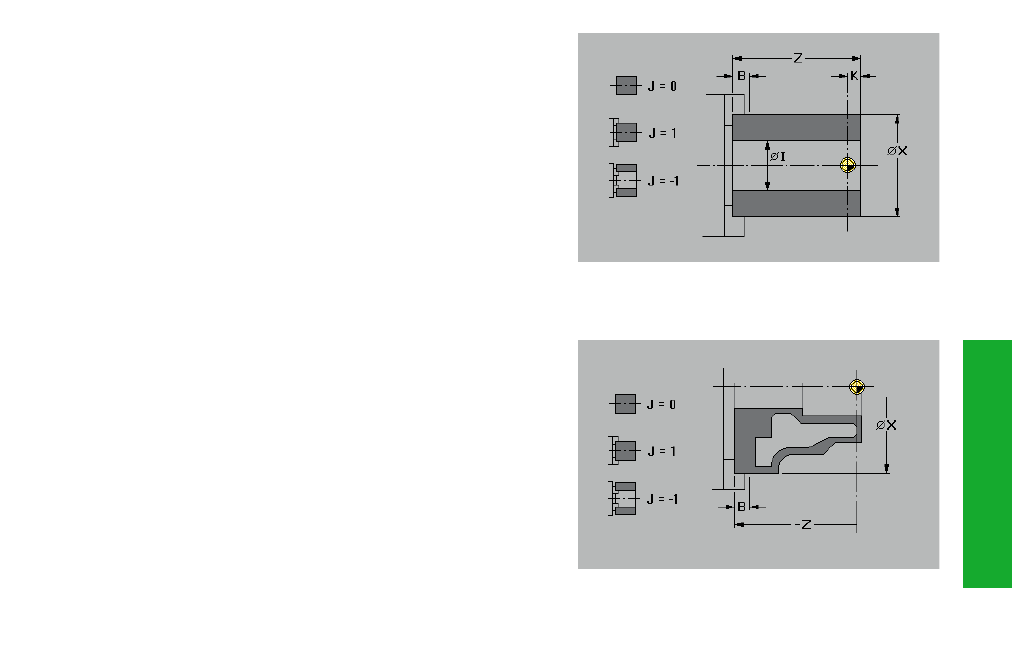

L'istruzione G20 descrive la parte grezza e la situazione di serraggio.
Queste informazioni vengono analizzate nella simulazione..
Parametri
X:
Diametro
Z:
Lunghezza (incl. sovrametallo radiale e zona di serraggio)
K:
Lato destro (sovrametallo radiale)
I:
Diametro interno per tipo parte grezza ”Tubo”
B:
Zona di serraggio
J:
Tipo di serraggio
• 0: senza serraggio
• 1: serraggio esterno
• 2: serraggio interno
Profilo parte grezza G21
L'istruzione G21 descrive la situazione di serraggio. La descrizione parte
grezza viene eseguita con le istruzioni G1, G2/3 e G12/13, subito dopo
l'istruzione G21. L'istruzione G80 termina la descrizione parte grezza.
Queste informazioni vengono analizzate nella simulazione.
Parametri
X:
Diametro di serraggio
Z:
Posizione di serraggio in Z
B:
Zona di serraggio
J:
Tipo di serraggio
• 0: senza serraggio
• 1: serraggio esterno
• 2: serraggio interno
