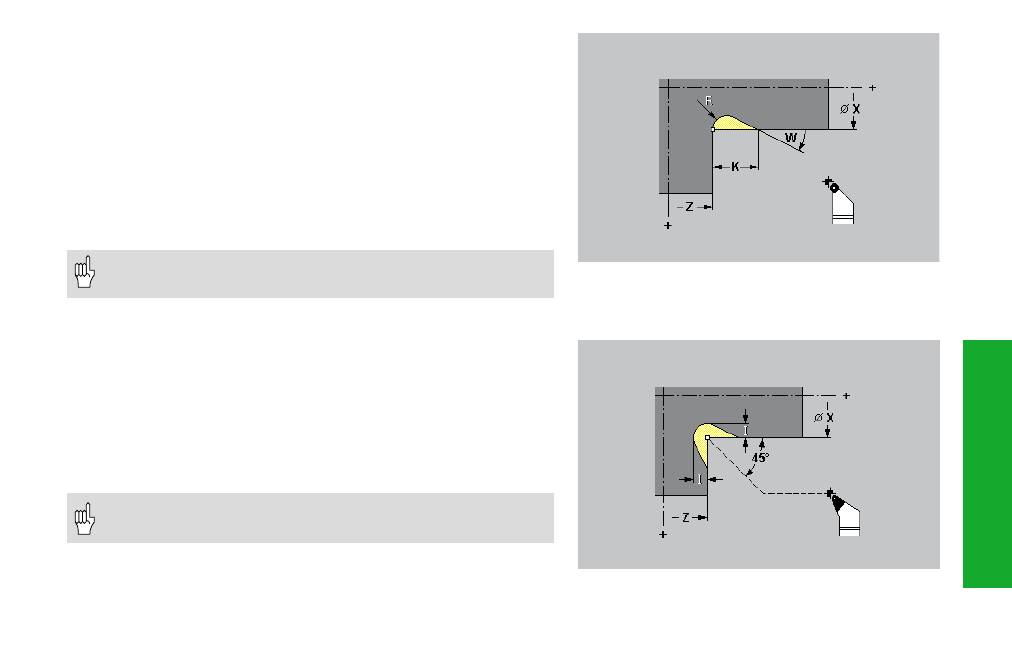

Scarico Forma H G857
L'istruzione G857 esegue lo scarico "Forma H". Se non si immette W,
viene calcolato sulla base di K e R. Il punto finale dello scarico si trova
quindi sullo "Spigolo profilo".
Posizione utensile a fine ciclo: punto di partenza
Parametri
X, Z:
Spigolo profilo (X come quota diametro)
K: Lunghezza scarico
R: Raggio scarico – default: nessun elemento circolare
W: Angolo di entrata – default: calcolo di W
• Compensazione del raggio del tagliente: viene eseguita.
• Sovrametalli: non vengono considerati.
Scarico Forma K G858
L'istruzione G858 esegue lo scarico "Forma K" con una passata lineare
nell'angolo di 45°.
Posizione utensile a fine ciclo: punto di partenza
Parametri
X, Z:
Spigolo profilo (X come quota diametro)
I: Profondità scarico
• Compensazione del raggio del tagliente: non eseguita.
• Sovrametalli: non vengono considerati.
Cicli per esecuzione scar
ico
