Cicli di filettatura

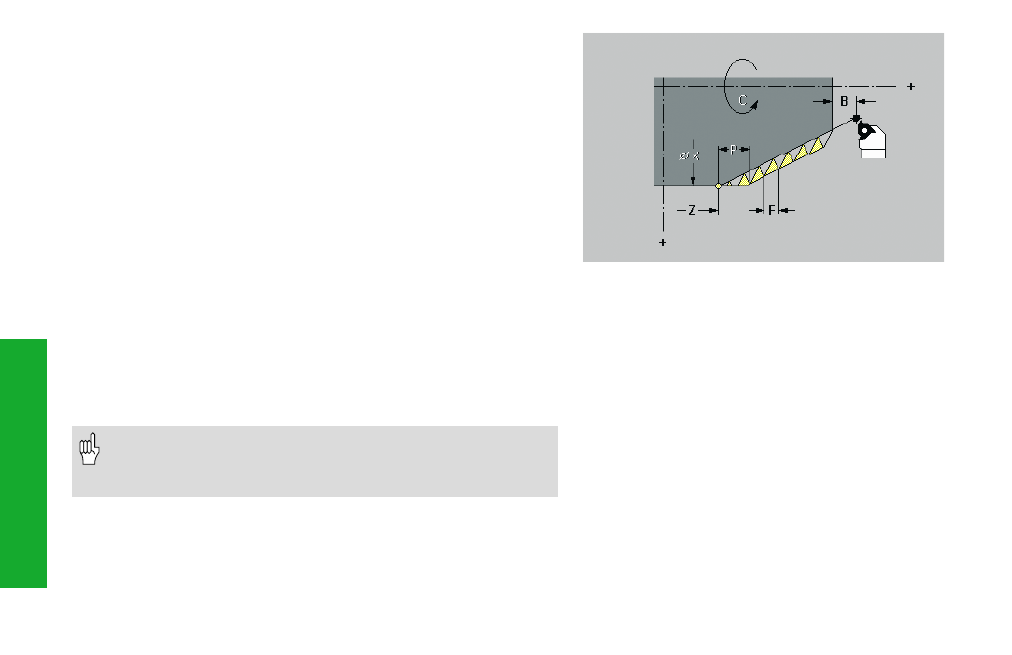

Filetto a singola passata G33
L'istruzione G33 esegue filetti in qualsiasi direzione e posizione (filetto
assiale, radiale o conico; filetto interno o esterno).
Il filetto inizia alla posizione dell'utensile e termina in "X, Z".
Parametri
X, Z:
Punto finale filetto (X come quota diametro)
F:
Passo filetto
B:
Lunghezza entrata – default : 0
P:
Lunghezza sovracorsa – default : 0
C:
Angolo di partenza (con partenza filetto in un punto definito
rispetto ad un elemento non simmetrico alla rotazione) –
default: 0
Q:
Numero mandrino – default: 0 (mandrino principale)
H:
Direzione di riferimento per passo filetto – default: 3
• H=0: avanzamento su asse Z (per filetto assiale e conico fino a
max. +45°/–45° rispetto all'asse Z)
• H=1: avanzamento su asse X (per filetto radiale e conico fino a
max. +45°/–45° rispetto all'asse X)
• H=3: avanzamento traiettoria
E:
Passo variabile (aumenta/riduce il passo di E ogni giro) –
default: 0
• "Stop ciclo" è attivo alla fine di un filetto.
• L'override avanzamento e mandrino non sono attivi durante
l'esecuzione del ciclo.
