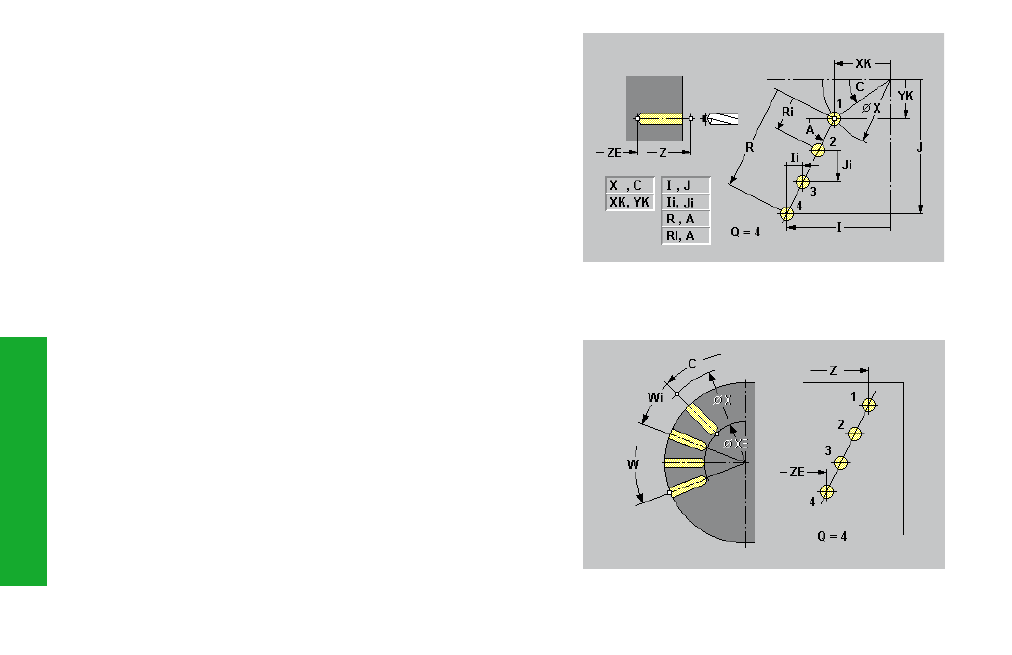

Sagoma lineare superficie cilindrica G744
L'istruzione G744 esegue sagome di fori o fresature alle medesime
distanze su una linea sulla superficie cilindrica. Se non si inserisce "XE",
si applica il ciclo di foratura/fresatura o la descrizione della matrice del
blocco NC successivo. Ciclo di foratura G71, G74, G36 o Matrice G314,
G315, G317 (lavorazione di fresatura).
Parametri
Z, C:
Punto iniziale, Angolo iniziale (in coordinate polari)
X, XE:
Punto iniziale, Punto finale foro/fresatura (come quota
diametro)
ZE, W:
Punto finale, Angolo finale sagoma
Wi:
Incremento angolare – Distanza dalla posizione successiva
Q:
Numero di fori/matrici – default: 1
Sagoma lineare superficie frontale G743
L'istruzione G743 esegue sagome di fori o fresature sulla superficie
frontale. Se non si inserisce "ZE", si applica il ciclo di foratura/fresatura
o la descrizione della matrice del blocco NC successivo. Ciclo di foratura
G71, G74, G36 o Matrice G304, G305, G307 (lavorazione di fresatura).
Parametri
XK, YK:
Punto iniziale sagoma (in coordinate cartesiane)
Z, ZE:
Punto iniziale, Punto finale foro/fresatura
X, C:
Diametro, Angolo iniziale (in coordinate polari)
A:
Angolo sagoma
I, J; Ii, Ji: Punto finale sagoma, Distanza sagome
R, Fi:
Lunghezza sagoma, Distanza dalla posizione successiva
Q:
Numero di fori/matrici – default: 1
