Cicli per esecuzione scar
ico
Scarico filettato DIN 76
Scarico DIN 509 E
Scarico DIN 509 F

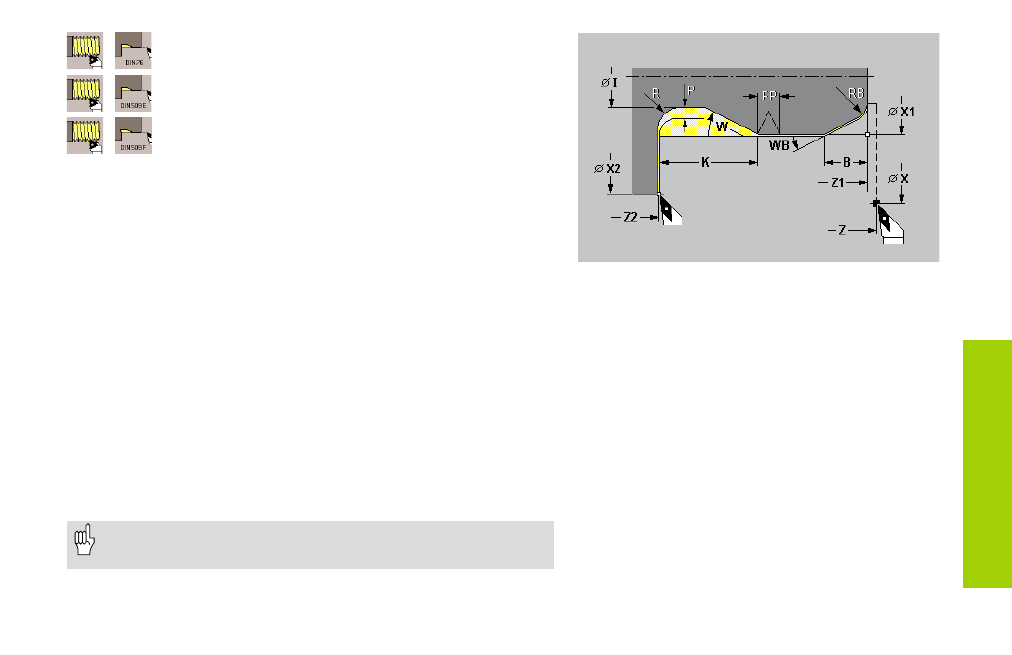

I cicli eseguono lo scarico, lavorano l'imbocco cilindrico, il cilindro
sporgente e l'adiacente superficie piana.
I parametri scarico non indicati vengono determinati dal MANUALplus
sulla base della tabella standard.
Scarico filettato: se si imposta "Sovrametallo scarico P", la lavorazione
viene suddivisa in pretornitura e tornitura. "P" è il sovrametallo assiale,
il sovrametallo radiale è sempre uguale a 0,1 mm.
Note sui parametri ciclo:
FP:
Passo filetto (per scarico filettato) – default: FP viene
determinato in base al diametro
E: Avanzamento ridotto (in entrata) – default: avanzamento F
R: Raggio scarico – default: tabella standard. Il raggio scarico
viene eseguito su entrambi i lati dello scarico.
B: Lunghezza imbocco cilindrico – default: senza imbocco
cilindrico
WB: Angolo imbocco – default: 45 °
RB: Raggio imbocco – default: senza raggio imbocco
I parametri immessi vengono necessariamente considerati,
anche quando la tabella standard prevede valori diversi.
Esempio: Scarico filettato DIN 76
