35
Cicli di fresatura

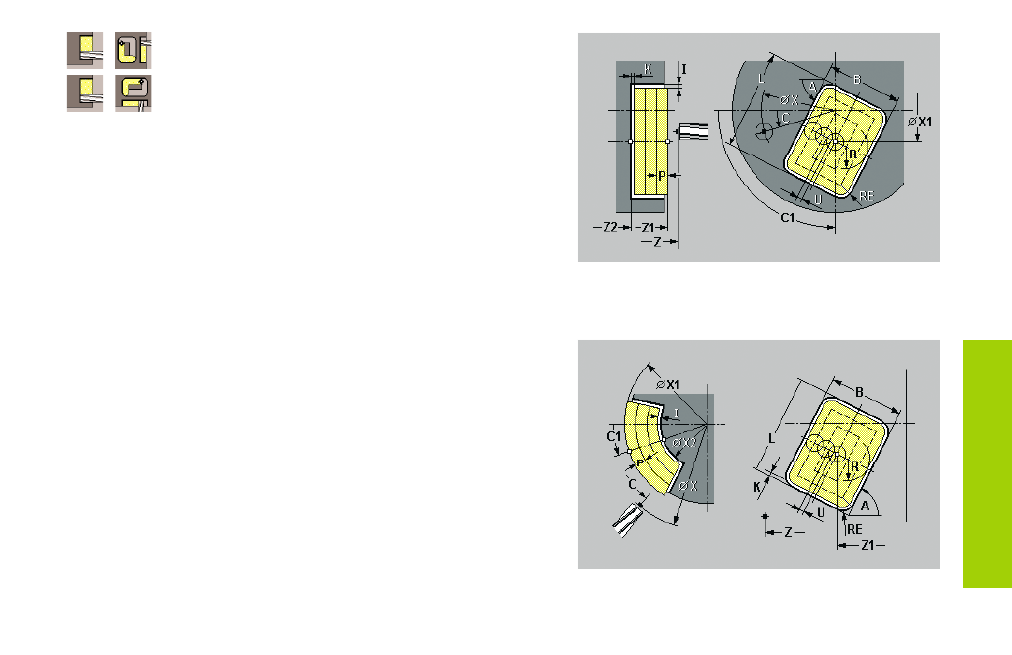

Matrice assiale
Matrice radiale
In funzione dei parametri, il ciclo fresa un profilo ovvero sgrossa/rifinisce
una tasca sulla superficie frontale/cilindrica.
È possibile definire i seguenti profili:
• Rettangolo (Q=4, L<>B)
• Quadrato (Q=4, L=B)
• Cerchio (Q=0, RE>0, L e B: nessuna immissione)
• Triangolo o poligono (Q=3 oppure Q>4, L>0)
Note sui parametri ciclo:
U:
Fattore di sovrapposizione
• Nessuna immissione: fresatura profilo
• U>0: fresatura tasca – sovrapposizione (minima) dei percorsi
di fresatura = U*diametro fresa
H: Direzione di fresatura – default: 0
• H=0: discorde
• H=1: concorde
J: Fresatura profilo:
• J=0: sul profilo
• J=1: interna
• J=2: esterna
Fresatura tasca:
• J=0: dall'interno verso l'esterno
• J=1: dall'esterno verso l'interno
O: Procedura di fresatura (solo per fresatura tasca) – default: 0
• O=0: sgrossatura
• O=1: finitura
Matrice assiale
Matrice radiale
