Arco superficie cilindrica G102/G103

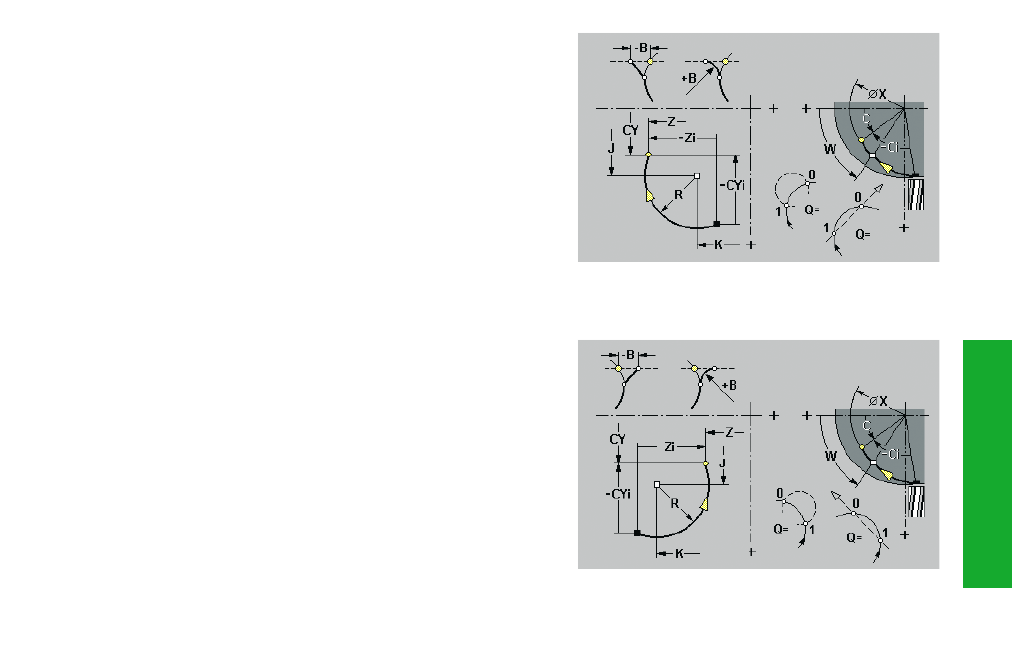

Geometria: l'istruzione G112/G113 definisce un arco di un profilo sulla
superficie cilindrica.
Parametri
Z, C:
Punto finale, Angolo finale – Direzione angolare: vedi grafica di
supporto
CY:
Punto finale come quota percorso (riferimento: Diametro di
riferimento G120)
R:
Raggio
K, J:
Centro (J come quota percorso)
W:
Angolo centro – Direzione angolare: vedi grafica di supporto
Q:
Selezione punto di intersezione – default: Q=0
• Q=0: punto di intersezione vicino
• Q=1: punto di intersezione lontano
B:
Smusso/Arrotondamento
• B nessuna immissione: passaggio tangenziale
• B=0: passaggio non tangenziale
• B>0: raggio raccordo
• B<0: larghezza smusso
Lavorazione: l'utensile si sposta in avanzamento circolare al "Punto
finale". Il senso di rotazione di G112, G113 si desume dalla grafica di
supporto.
Parametri
Z, C:
Punto finale, Angolo finale – Direzione angolare: vedi grafica di
supporto
CY:
Punto finale come quota percorso
R:
Raggio
K, J:
Centro (J come quota percorso)
W:
Angolo centro – Direzione angolare: vedi grafica di supporto
X:
Punto finale (X come quota diametro) – (Avanzamento)
