Programmazione ICP
Smusso
Arrotondamento
Il spigolo è predefinito da "XS, ZS". Inserire la "Largh. smusso B" / il
"Raggio raccordo B".
Profili di tornitura: se il primo elemento del profilo ICP è uno smusso/
arrotondamento, specificare in "J" la posizione dello smusso.
Parametri
XS, ZS:
Spigolo profilo
B: Larghezza smusso / Raggio raccordo
J: Posizione dell'"elemento di riferimento immaginario" per
• J = 1: elemento radiale in direzione +X
• J=–1: elemento radiale in direzione –X
• J = 2: elemento assiale in direzione +Z
• J=–2: elemento assiale in direzione –Z
F: Avanzamento speciale

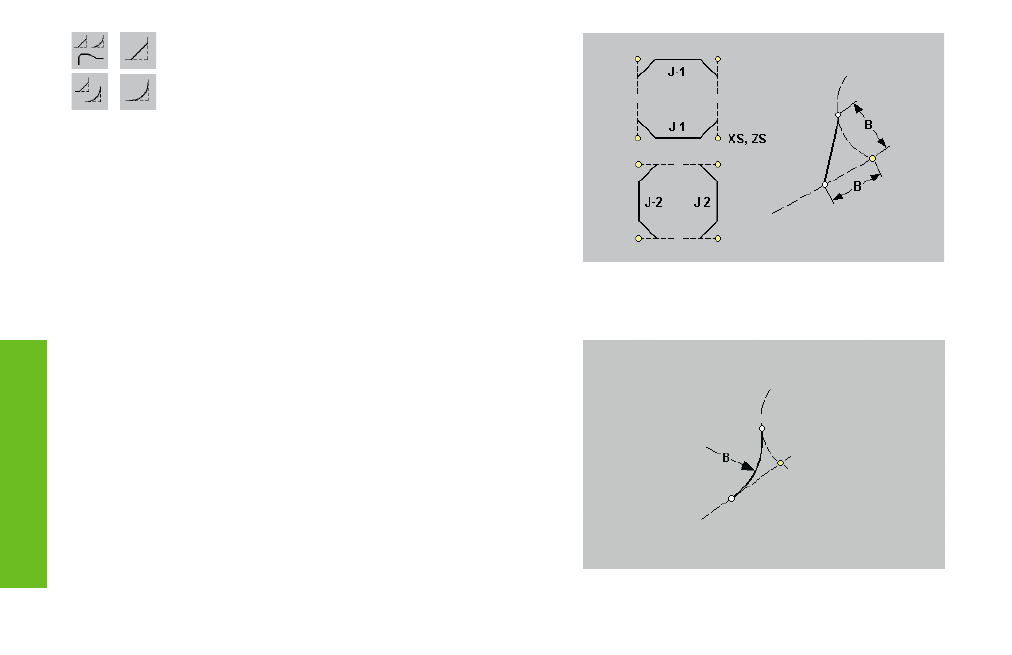

Smusso/Arrotondamento per profili di tornitura
Smusso/Arrotondamento per profili su superficie
frontale e cilindrica
