22

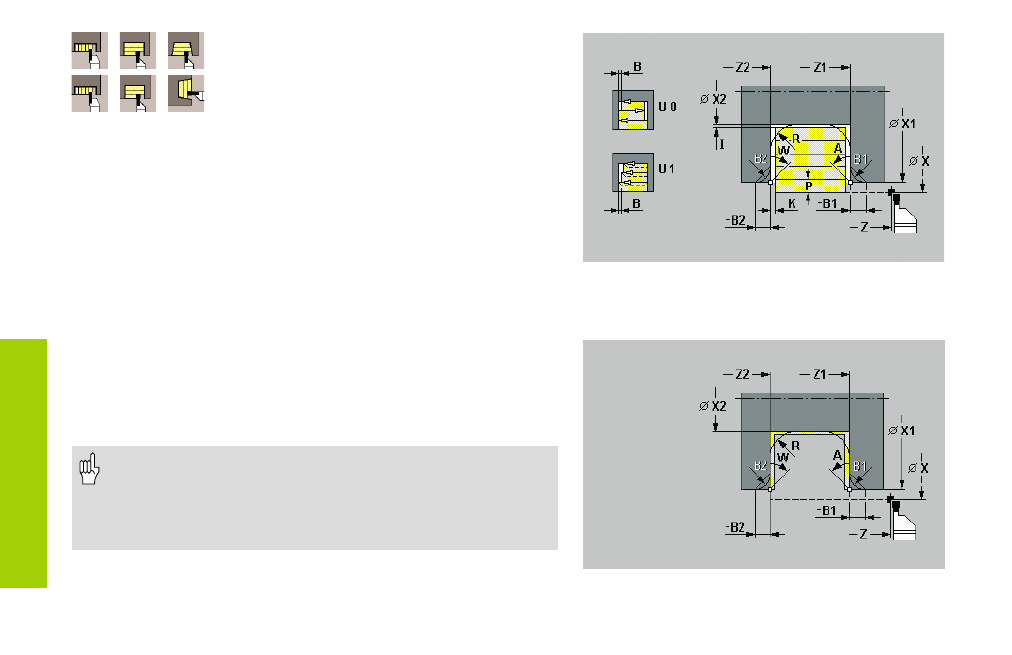

Cicli di troncatura

Troncatura-tornitura radiale

Troncatura-tornitura assiale

Troncatura-tornitura (ciclo esteso): il ciclo lavora l'area definita
tenendo conto degli elementi opzionali del profilo con movimenti alternati
di troncatura e sgrossatura.

Troncatura-tornitura – Finitura (ciclo esteso): il ciclo rifinisce la parte
definita del profilo tenendo conto degli elementi opzionali del profilo.

Note sui parametri ciclo:
O:

Avanzamento di troncatura

R:

Arrotondamento (su entrambi i lati del profilo)

B1, B2: Smusso o raccordo (B1 inizio profilo; B2 fine profilo)

• B>0: raggio raccordo
• B<0: larghezza smusso

B:

Larghezza offset

U:

Tornitura unidirezionale
• U=0: bidirezionale
• U=1: unidirezionale

Troncatura-tornitura: nel ciclo base non viene considerato
alcun sovrametallo.

Troncatura-tornitura – Finitura: al termine del ciclo l'utensile
ritorna al "Punto di partenza X, Z".
