Cicli di filettatura
Ripresa filetto (assiale)

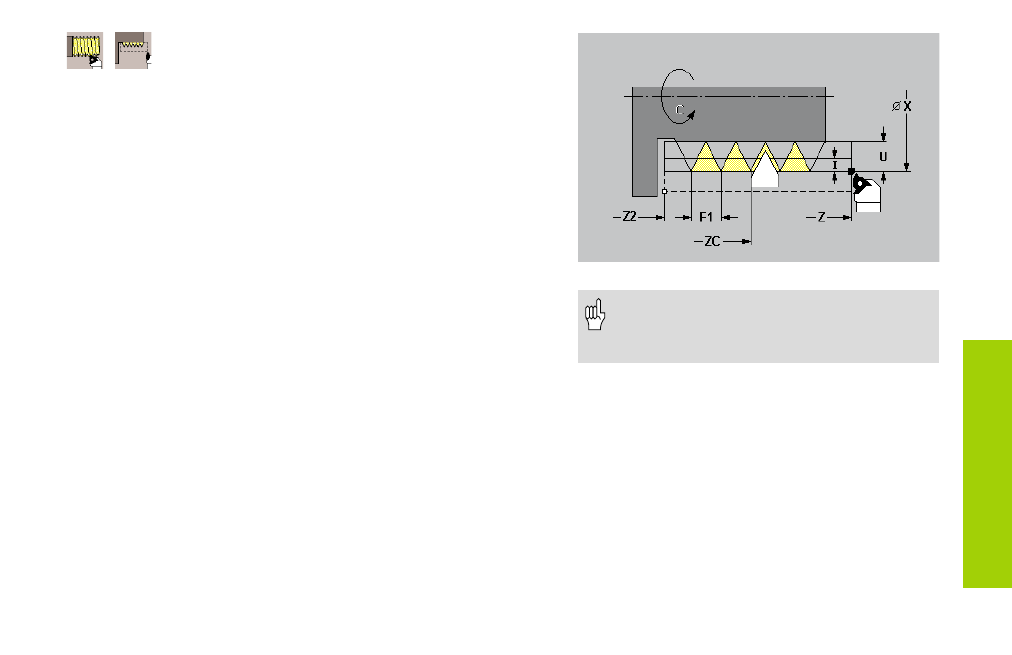

Il ciclo ripassa il filetto ad un principio. Siccome il pezzo era già stato
smontato, il MANUALplus deve determinare l'esatta posizione del filetto.
Esecuzione ciclo
1 Posizionamento dell'utensile per filettare con la punta del tagliente
al centro di un principio del filetto
2 Acquisizione della posizione utensile e dell'angolo mandrino con
"Conferma posizione"
3 Ritiro manuale dell'utensile dal filetto
4 Posizionamento dell'utensile sul "Punto di partenza X, Z"
5 Avvio dell'esecuzione ciclo con "Immiss. finita", quindi "Start ciclo"
Note sui parametri ciclo:
C:
Angolo misurato (angolo mandrino)
ZC: Posizione misurata (posizione utensile)
F1: Passo filetto (considerato come avanzamento)
U: Profondità filetto – default:
• filetti esterni: U=0.6134*F1
• filetti interni: U=–0.5413*F1
I: 1 a profondità di taglio
• I<U: I è la 1 a profondità di taglio
• Nessuna immissione: ripresa filetto in una passata
• La ripresa filetto viene sempre eseguita con l'angolo di
avanzamento 0°.
• "Stop ciclo" è attivo alla fine di un filetto.
• Override avanzamento e mandrino non
sono attivi durante l'esecuzione del ciclo.
