Cicli di filettatura

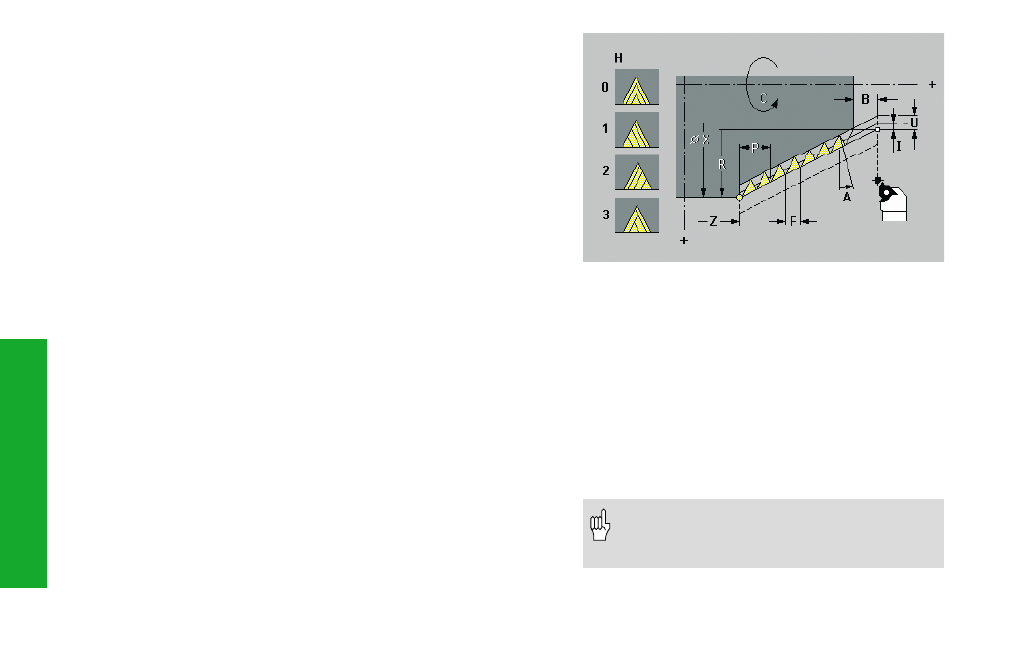

Ciclo di filettatura universale G31
(con e senza descrizione profilo)
L'istruzione G31 esegue filetti in qualsiasi direzione e posizione. È inoltre
possibile concatenare diversi filetti. Se si definisce il "Punto finale filetto",
il filetto inizia alla posizione dell'utensile e termina in "X, Z". Se non si
indica il "Punto finale filetto", G31 attende nei blocchi successivi gli
elementi del profilo su cui il filetto deve essere realizzato (descrizione
profilo). È possibile definire un massimo di 6 elementi del profilo.
L'istruzione G80 chiude la definizione del profilo.
Gli avanzamenti vengono calcolati con "V=0 o V=1" sulla base dei
parametri U e I. Con "V=2 o V=3" gli avanzamenti vengono calcolati
sulla base del numero di giri e del "Passo filetto F".
Parametri
X, Z:
Punto finale filetto (X come quota diametro)
F:
Passo filetto
U:
Profondità filetto
U > 0: filettatura interna
U<=0: filettatura esterna su lato assiale, frontale o posteriore
I:
Avanzamento massimo
R:
Differenza raggi – default: 0; vale: R=(X–XA)/2
XA=diametro a inizio filetto
X=diametro a fine filetto
B:
Lunghezza entrata – default: B=F*n. di giri/1000
P:
Lunghezza sovracorsa – default: P=F*n. di giri/1000
A:
Angolo di avanzamento – default: A=arctan(0,5*F/U)
Intervallo: 0° < A < 60°
V:
Tipo di avanzamento – default: 0;
• V=0: sezione truciolo costante per tutte le passate
• V=1: avanzamento costante
• V=2: con configurazione di taglio residua –
Se da U/I risulta un resto, tale "resto" vale per
il primo avanzamento. L'"ultima passata"
viene ripartita in 1/2, 1/4, 1/8 e 1/8.
• V=3: senza configurazione di taglio residua
H:
Tipo di offset – default: 0
• H=0: senza offset
• H=1: offset da sinistra
• H=2: offset da destra
• H=3: offset alternato destra/sinistra
Q:
Numero di corse a vuoto dopo l'ultima passata
– default: 0
C:
Angolo di partenza – default: 0
• "Stop ciclo" è attivo alla fine di un filetto.
• L'override avanzamento non è attivo dur-
ante l'esecuzione del ciclo.
