• Se i parametri vengono impostati, lo scarico
viene eseguito con tali quote.
• Per filetti interni è necessario predefinire
"FP", in quanto il diametro dell'elemento
assiale non è il diametro del filetto. Se il
MANUALplus ricorre alla definizione del
passo del filetto, lo si deve calcolare con il
minimo scostamento.

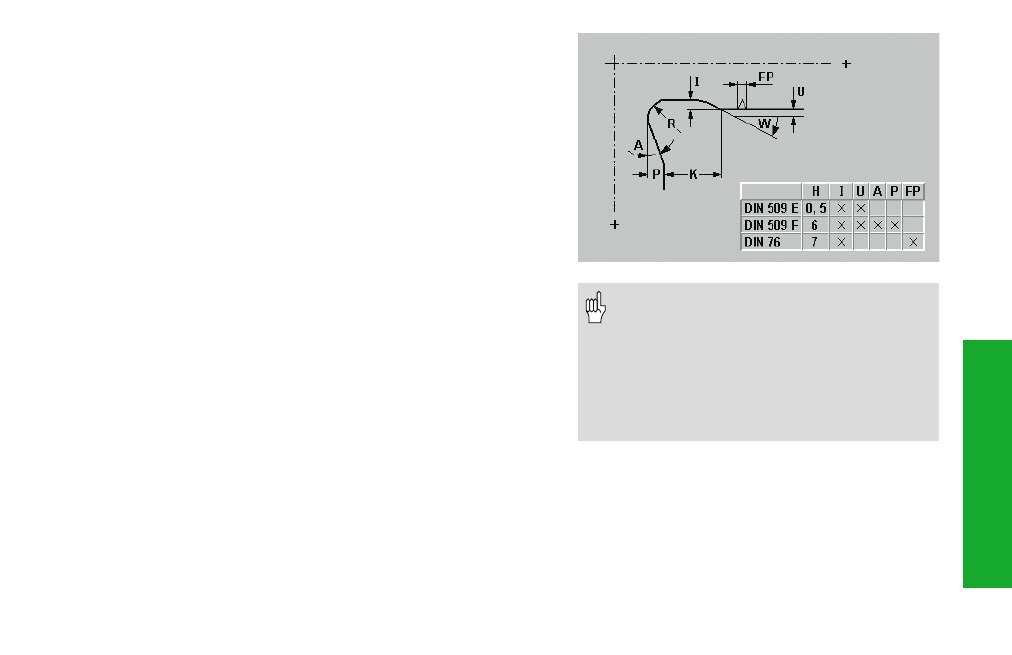

Profilo scarico G25
L'istruzione G25 genera l'elemento sagomato "scarico" da integrare nella
descrizione del profilo di cicli di sgrossatura e finitura.
Qualora non si definiscano i parametri, il MANUALplus determina i
seguenti valori sulla base del diametro ovvero per Scarico DIN 76 sulla
base del passo del filetto come da tabella standard:
• DIN 509 E: I, K, W, R
• DIN 509 F: I, K, W, R, P, A
• DIN 76: I, K, W, R
Parametri
H:
Tipo di scarico – default: 0
• 0, 5: DIN 509 E
• 6:
DIN 509 F
• 7: DIN 76
I: Profondità scarico – default: tabella standard
K: Larghezza scarico – default: tabella standard
R: Raggio – default: tabella standard
P: Profondità trasversale – default: tabella standard
W: Angolo scarico – default: tabella standard
A: Angolo trasversale – default: tabella standard
FP: Passo filetto – default: viene determinato sulla base del diametro
del filetto
U: Sovrametallo rettifica – default: 0
E: Avanzamento ridotto (per realizzazione scarico) – default:
avanzamento attivo
Cicli per esecuzione scar
ico
