Sagoma circolare superficie frontale G745

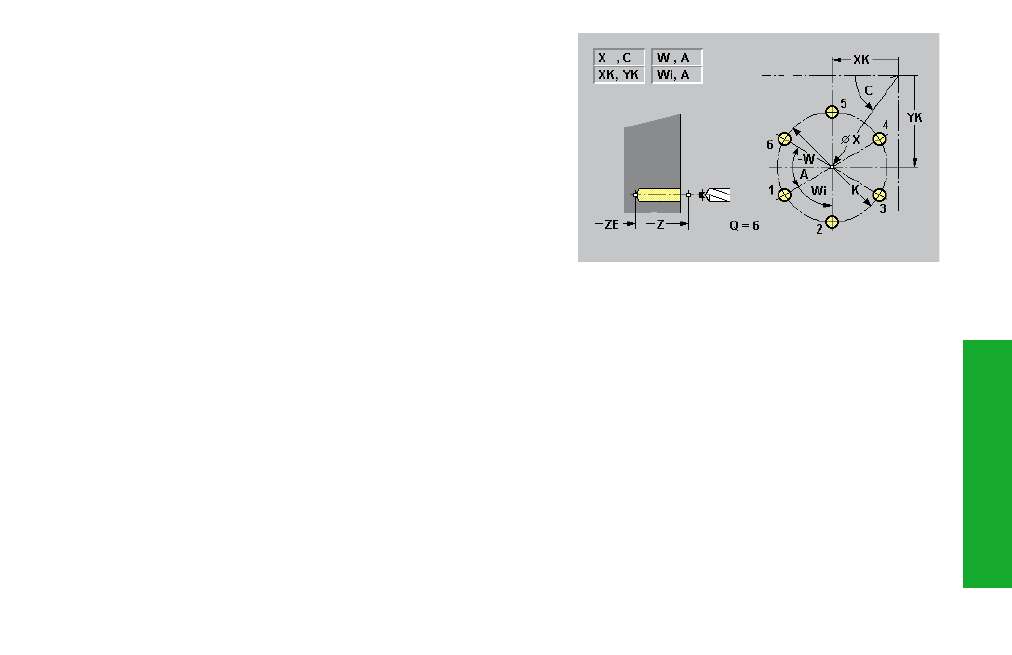

L'istruzione G745 esegue sagome di fori o fresature alle medesime
distanze su un cerchio o arco di cerchio sulla superficie frontale. Se
non si inserisce "ZE", si applica il ciclo di foratura/fresatura o la
descrizione della matrice del blocco NC successivo. Ciclo di foratura
G71, G74, G36 o Matrice G304, G305, G307 (lavorazione di fresatura).
Parametri
XK, YK:
Centro sagoma (in coordinate cartesiane)
Z, ZE:
Punto iniziale, Punto finale foro/fresatura
X, C:
Diametro, Angolo – Centro sagoma (in coordinate polari)
K:
Diametro sagoma – default: la posizione X attuale viene
acquisita come diametro sagoma
A, W:
Angolo iniziale/finale – Posizione del primo/ultimo foro/matrice
Wi:
Angolo finale – Distanza dalla posizione successiva
Q:
Numero di fori/matrici – default: 1
V:
Senso di rotazione (necessario se è definito W) – default: 0
Posizionamento fori/matrici:
• V=0: sull'arco di cerchio più lungo
• V=1: a partire da A in senso orario
• V=2: a partire da A in senso antiorario
