HEIDENHAIN MANUALplus 4110 Pilot Manuale d'uso
Pagina 28
28

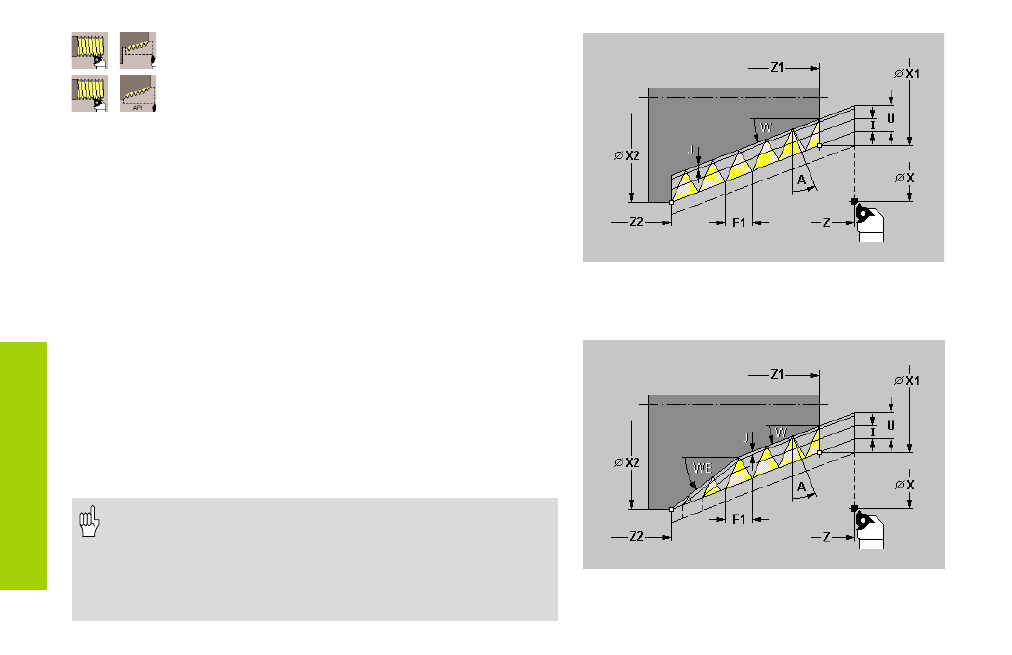

Cicli di filettatura
Filetto conico
Filetto API
Il ciclo esegue un filetto conico/API a uno o più principi. Impostare
mediante tasto funzione se realizzare un filetto esterno o interno. Il filetto
inizia sul "Punto di partenza X" e termina sul "Punto finale Z2" (senza
andata e ritorno). Per il filetto API la profondità del filetto si riduce
all'uscita del filetto.
Note sui parametri ciclo:
F1:
Passo filetto (considerato come avanzamento)
U:
Profondità filetto – default:
• filetti esterni: U=0.6134*F1
• filetti interni: U=–0.5413*F1
I:
1
a
profondità di taglio – default: I viene calcolato in funzione di U e
F1
A:
Angolo di avanzamento – default: 30°; intervallo: –60° < A < 60°
• A<0: avanzamento da fianco sinistro
• A>0: avanzamento da fianco destro
J:
Profondità di taglio residua – default: 1/100 mm
D:
Numero di principi – default: 1 principio
E:
Passo incrementale (aumenta/riduce il passo di E ogni giro) –
default: 0
• "Stop ciclo" è attivo alla fine di un filetto.
• Override avanzamento e mandrino non sono attivi durante
l'esecuzione del ciclo.
• La funzione "Ultima passata" è selezionabile al termine del
ciclo. Con tale funzione si ripete l'ultima passata di filettatura
con possibilità di correzione utilizzando il volantino.
Filetto conico
Filetto API
