HEIDENHAIN MANUALplus 4110 Pilot Manuale d'uso
Pagina 110
110
Ut
ensili per t
o
rnir
e
Utensili per tornire
Parametri utensile
X, Z:
Quota impostata
R:
Raggio tagliente
WO:
Orientamento utensile (identificativo vedi grafica di supporto)
A:
Angolo di inclinazione – Intervallo: 0°<=A<=180°
B:
Angolo dell'inserto – Intervallo: 0°<=B<=180°
DX, DZ: Correzione usura
Q:
(Riferimento al) testo utensile
MD:
Senso di rotazione (3=M3; 4=M4) – default: non predefinito
TS:
Velocità di taglio – default: non indicata
TF:
Avanzamento – default: non indicato
PT:
Durata – default: non indicata
RT:
Durata residua (casella di visualizzazione)
PZ:
Numero di pezzi – default: non indicato
RZ:
Numero di pezzi residuo (casella di visualizzazione)

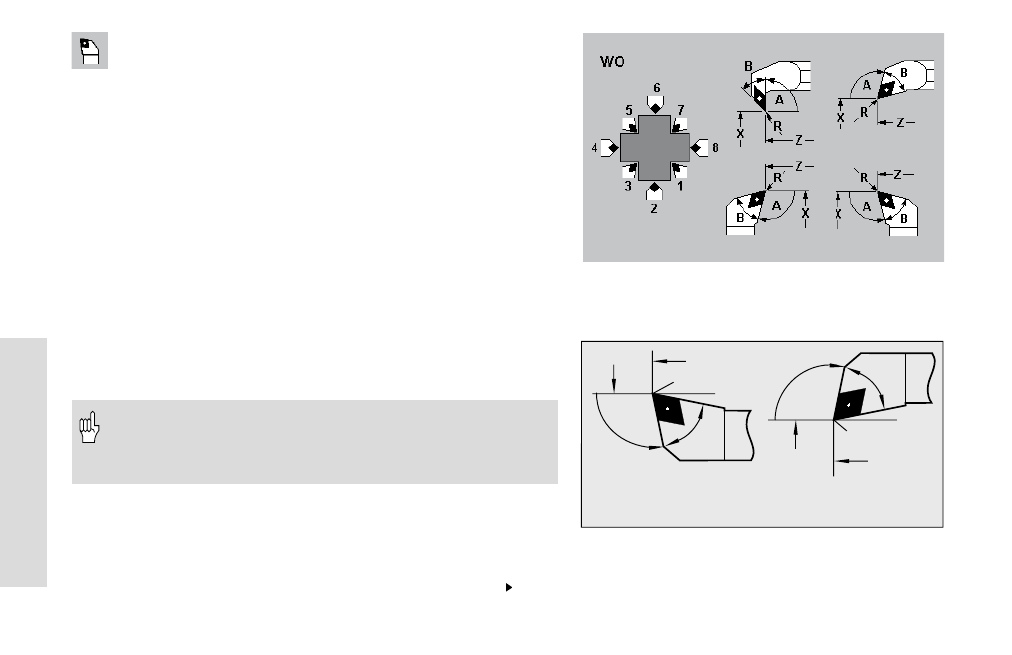

La direzione dell'angolo di inclinazione dipende dall'orientamento
utensile. Quotatura di utensili per sgrossare o rifinire piegati ad
angolo retto per la lavorazione assiale con WO=1, 3, 5, 7: vedi
figura in alto a destra.
Utensili radiali
Per la definizione dei dati utensile non si distingue tra utensili assiali e
radiali. Quotatura di utensili radiali con orientamento utensile WO=1 e
WO=7: vedi figura in basso a destra.
WO = 1
WO = 7
Z
Z
X
X
B
B
A
A
R
R
Continua
