54

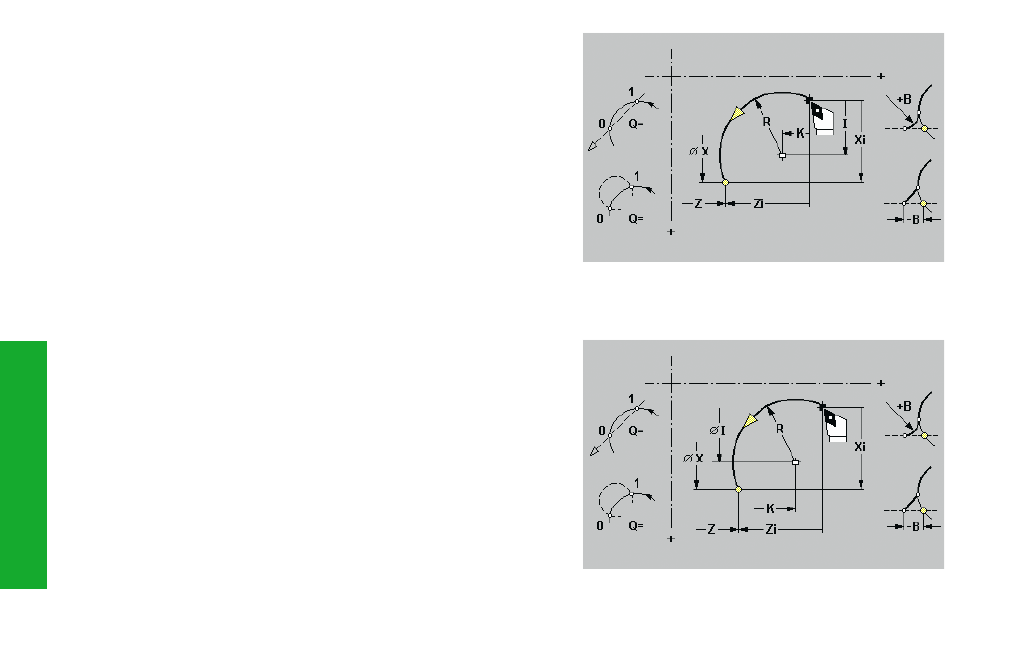

Movimento circolare
G2, G3 – Quota centro incrementale
G12, G13 – Quota centro assoluta
L'utensile trasla in avanzamento circolare fino al "Punto finale". Il senso
di rotazione di G2, G3 ovvero G12, G13 risulta dalla grafica di supporto.
Parametri
X, Z:
Punto finale (X come quota diametro)
R: Raggio
Q: Selezione punto di intersezione – default: Q=0
B: Smusso/Arrotondamento
• B nessuna immissione: passaggio tangenziale
• B=0: passaggio non tangenziale
• B>0: raggio raccordo
• B<0: larghezza smusso
E: Avanzamento speciale – nessuna immissione: avanzamento
attivo
Per G2, G3:
I, K:
Centro incrementale (distanza punto di partenza – centro;
I come quota diametro)
Per G12, G13:
I, K:
Centro assoluto (I come quota diametro)
Esempio: Movimento circolare G2
Esempio: Movimento circolare G12
Mo
vimenti linear
i e
cir
colar
i semplici
