Cicli di filettatura
Ciclo di filettatura semplice G32

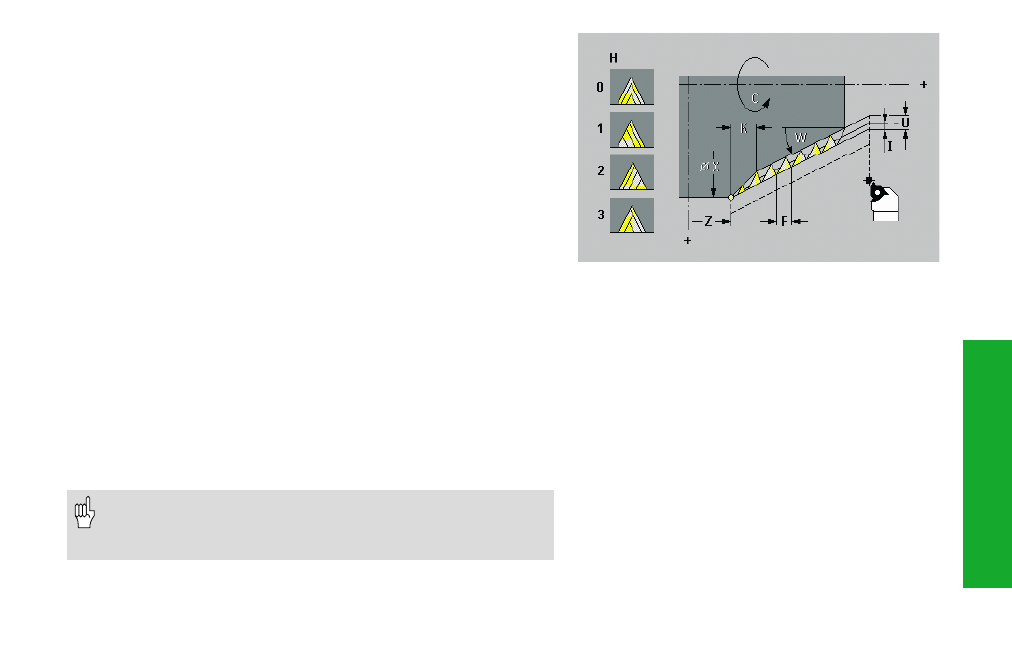

L'istruzione G32 esegue un filetto semplice in qualsiasi direzione e
posizione (filetto assiale, conico o radiale; filetto interno o esterno).
Il filetto inizia alla posizione dell'utensile e termina in "X, Z".
Parametri
X, Z:
Punto finale filetto (X come quota diametro)
F: Passo filetto
U: Profondità filetto
U > 0: filettatura interna
U<=0: filettatura esterna su lato assiale, frontale o posteriore
I: Avanzamento massimo
B: Passate residue – default: 0
• B=0: suddivisione "ultima passata" in 1/2, 1/4, 1/8 e 1/8
• B=1: senza configurazione di taglio residua
Q: Numero di corse a vuoto dopo l'ultima passata – default: 0
K: Lunghezza di uscita sul punto finale del filetto – default: 0
W: Angolo del cono – default: 0; intervallo: –45° < W < 45°
Posizione filetto conico in riferimento all'asse assiale o radiale
C: Angolo di partenza – default: 0
H: Tipo di offset – default: 0
• H=0: senza offset
• H=1: offset da sinistra
• H=2: offset da destra
• H=3: offset alternato destra/sinistra
• "Stop ciclo" è attivo alla fine di un filetto.
• L'override avanzamento e mandrino non sono attivi durante
l'esecuzione del ciclo.
