Esecuzione del pezzo
117

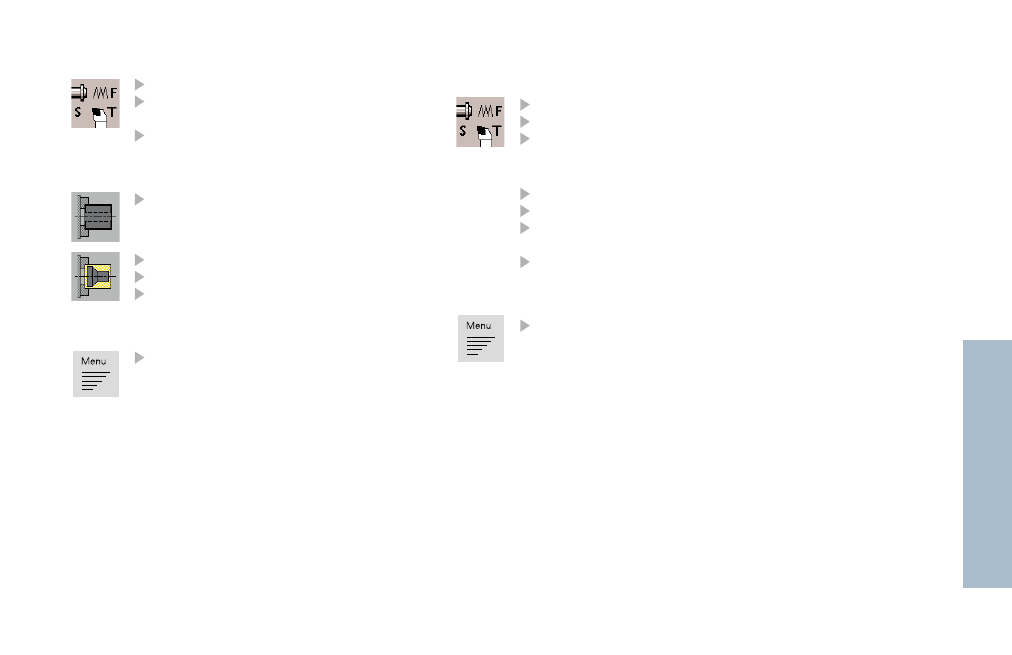

Quotatura utensili
1. Inserire l'utensile da quotare
2. Impostare il numero utensile
Selezionare "Defin. T, S, F"
Impostare il numero utensile
Premere "Salva"
3. Quotare l'utensile
"Premere "Quota utensile"
Sfiorare il diametro, quindi allontanare l'utensile
Quotare il diametro e inserirlo come "Coordinata punto di
misura X"
Sfiorare la superficie piana e inserire "0" come "Coordinata
punto di misura X"
4. Ritornare al Menu principale
Premere il tasto Menu
5. Ripetere la stessa procedura per tutti gli utensili.
Definizione origine pezzo
1. Creare la superficie piana
Inserire l'utensile quotato
Impostare i dati macchina in
"Defin. T, S, F"
Creare la superficie piana con gli elementi
di comando Jog/volantini
2. Definire l'origine pezzo
Selezionare "Predisposizione"
Selezionare "Defin. valori assi"
Sfiorare la superficie piana
Confermare la posizione con "Z=0" come
origine pezzo
3. Ritornare al Menu principale
Selezionare il tasto Menu
