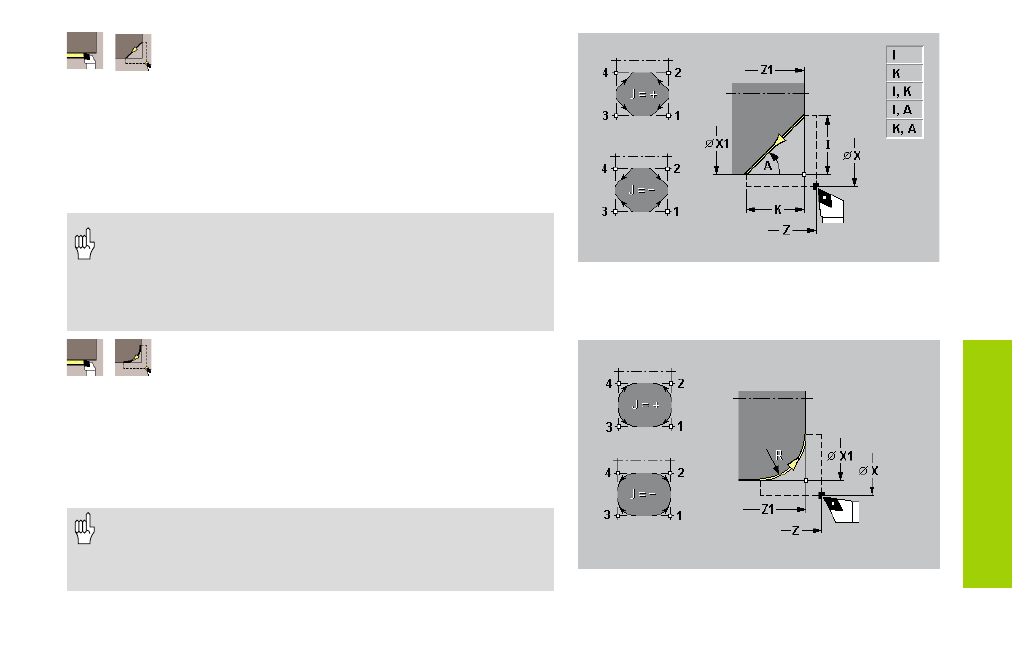

Smusso
Il ciclo esegue uno smusso quotato relativamente allo spigolo del profilo.
Al termine del ciclo l'utensile si arresta.
Contornitura smusso ("Con ritorno")
Il ciclo esegue uno smusso quotato relativamente allo spigolo del
profilo. L'utensile si avvicina, esegue lo smusso e al termine del ciclo
ritorna al "Punto di partenza".
• La compensazione del raggio del tagliente viene eseguita in
modalità "Con ritorno".
• La direzione di traslazione dipende dal segno del parametro
"Pos. elemento J“ (vedi grafica di supporto).
• Combinazioni di parametri per la definizione dello smusso: vedi
grafica di supporto.
Raccordo
Il ciclo esegue un raccordo quotato relativamente allo spigolo del profilo.
Al termine del ciclo l'utensile si arresta.
Contornitura raccordo ("Con ritorno")
Il ciclo esegue un raccordo quotato relativamente allo spigolo del profilo.
L'utensile si avvicina, esegue il raccordo e al termine del ciclo ritorna al
"Punto di partenza".
• La compensazione del raggio del tagliente viene eseguita in
modalità "Con ritorno".
• La direzione di traslazione dipende dal segno del parametro
"Pos. elemento J" (vedi grafica di supporto).
