Utensili per troncare
Utensili per troncare
Parametri utensile
X, Z:
Quota impostata
R:
Raggio tagliente
WO:

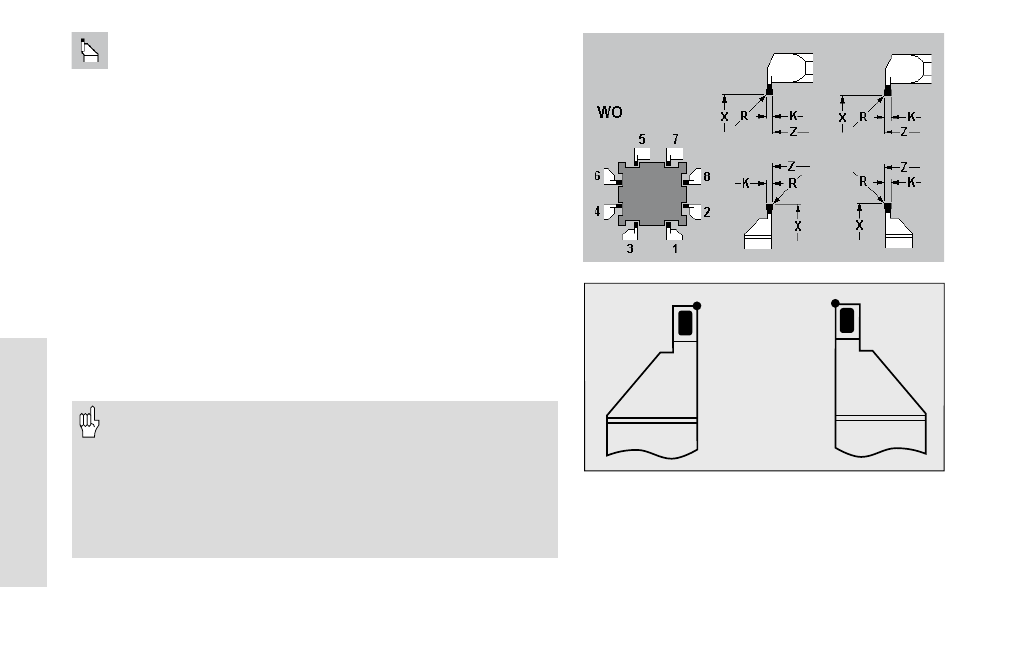

Orientamento utensile (identificativo vedi grafica di supporto)
K:
Larghezza tagliente
DX, DZ: Correzione usura
DS:
Correzione speciale
Q:
(Riferimento al) testo utensile
MD:
Senso di rotazione (3=M3; 4=M4) default: non predefinito
TS:
Velocità di taglio – default: non indicata
TF:
Avanzamento – default: non indicato
PT:
Durata – default: non indicata
RT:
Durata residua (casella di visualizzazione)
PZ:
Numero di pezzi – default: non indicato
RZ:
Numero di pezzi residuo (casella di visualizzazione)
• La posizione del punto di riferimento si definisce per utensili
per troncare con "WO".
• Con "DX, DZ" si compensa l'usura dei lati del tagliente
adiacenti al "punto di riferimento".
"DS" compensa l'usura del terzo lato del tagliente (vedi figura
in basso a destra).
• "K" viene considerato se nel ciclo di troncatura non è indicato il
relativo parametro.
WO = 3
WO = 1
DS
DS
DZ
DZ
DX
DX
