Utensili neutri
Gli orientamenti utensile WO=2, 4, 6, 8 sono validi per utensili "neutri".
Per neutro si intende che il tagliente è perpendicolare all'asse X o

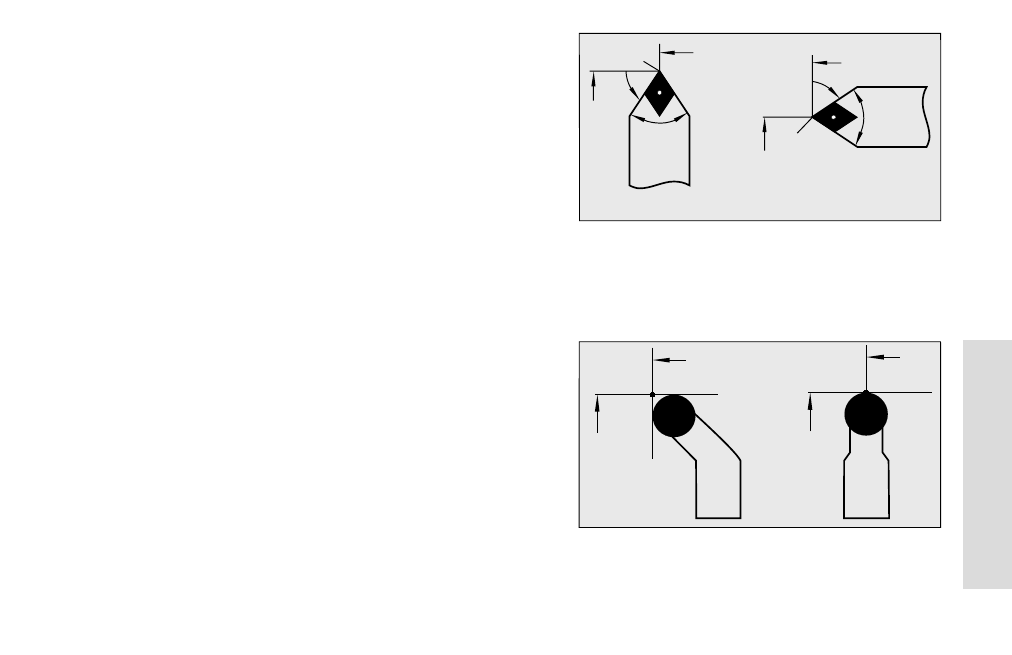

Z. Quotatura di utensili "neutri": vedi figura in alto a destra.
WO = 2
WO = 8
Z
X
A
R
Z
X
B
A
R
B
Z
X
Z
X
WO = 1
WO = 2
Utensili sferici
L'angolo dell'inserto "B=0" è il criterio di valutazione di un utensile
sferico. Il "punto di riferimento" per determinare le "Quote impostate X, Z"
per utensili sferici dipende dall'orientamento utensile. Quotatura di
utensili sferici con "WO=1" e "WO=2": vedi figura in basso a destra.
